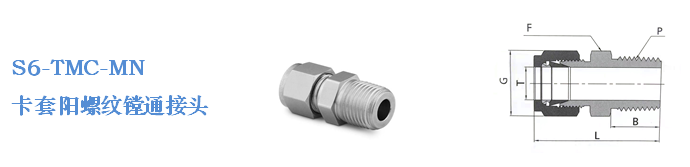

- S6-TMC-MN 卡套陽螺紋鏜通接頭
- S6-TMC-MN 卡套陽螺紋鏜通接頭
雙卡套接頭
雙卡套接頭提供全金屬密封，無彈性密封元件,密封更可靠
SMYTIK雙卡套接頭的強度高于適用的任何管子的強度
滿足行業標準，適用于各種標準的管子
不銹鋼管的硬度建議小于85HRB
尺寸從1/16至 2 in, 2 mm至50 mm
SMYTIK雙卡套接頭材質有不銹鋼、黃銅、碳鋼、鋁、鎳銅合金、哈氏合金、因科耐爾合金等
SMYTIK特殊處理的后卡套保證了密封的安全可靠
螺紋內部鍍銀處理防止咬合，多次拆裝
可靠的密封可應用于高壓、真空和振動場合
性能及測試
液壓密封測試（1.5倍工作壓力):無泄漏
重復安裝測試（10次)∶無泄漏
z大靜壓測試(4倍工作壓力):無泄漏
真空測試(1×10?? mbar 或更大):泄漏率小于1×10??mbarl/s
氣體靜壓測試(1.5倍工作壓力的氮?dú)猓脽o(wú)氣泡
液壓振動和脈沖測試（脈沖頻率0.5Hz至1.7Hz,振動頻率23 Hz至47Hz)∶無泄漏
熱循環測試(-25℃至+80℃交變溫度):無泄漏
氣動壓力振動測試（頻率45Hz循環20×10?):不失效
耐火測試（依據BS ISO 19921)∶無泄漏
耐蝕測試（鹽霧試驗168 h):無銹斑
深水測試（等效于3048米深的海水）:無泄漏

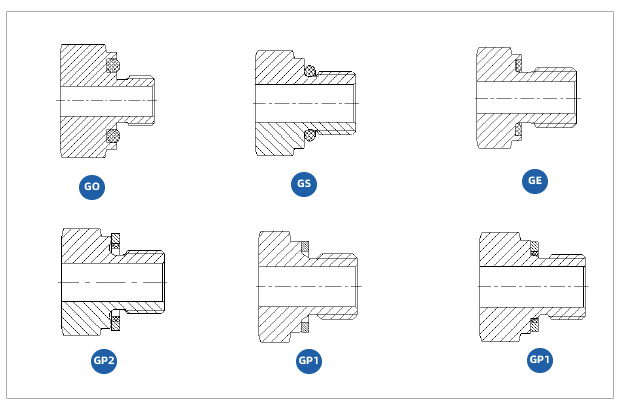

平行螺紋的密封形式
NPT螺紋壓力等級
NPT螺紋尺寸 | 316不銹鋼和碳鋼 | 黃銅 | ||||||
陽螺紋 | 陰螺紋 | 陽螺紋 | 陰螺紋 | |||||
psig | bar | psig | bar | psig | bar | psig | bar | |
1/16 | 11000 | 760 | 6700 | 460 | 5500 | 380 | 3300 | 230 |
1/8 | 11000 | 690 | 6500 | 440 | 5000 | 340 | 3200 | 220 |
1/4 | 8000 | 550 | 6600 | 450 | 4000 | 270 | 3300 | 220 |
3/8 | 7800 | 540 | 5300 | 360 | 3900 | 270 | 2600 | 180 |
1/2 | 7700 | 530 | 4900 | 330 | 3800 | 260 | 2400 | 160 |
3/4 | 7300 | 500 | 4600 | 320 | 3600 | 250 | 2300 | 160 |
1 | 5300 | 370 | 4400 | 300 | 2600 | 180 | 2200 | 150 |
1 1/4 | 6000 | 410 | 5000 | 350 | 3000 | 200 | 2500 | 170 |
1 1/2 | 5000 | 340 | 4600 | 310 | 2500 | 170 | 2300 | 150 |
2 | 3900 | 270 | 3900 | 270 | 1900 | 130 | 1900 | 130 |
材料標準
| 材料 | 棒材 | 鍛件 |
| 316不銹鋼 | ASTM B276 ASME SA479,EN1,4401 | ASTM B276 ASME SA479,EN1,4401 |
| 合金20 | ASTM B473 | ASTM B462 |
| 合金400/R-405 | ASTM B164,ASME SB164 | ASTM B564,ASME SB564 |
| 合金600 | ASTM B166,ASME SB166 | ASTM B564,ASME SB564 |
| 合金625 | ASTM B446 | ASTM B564,ASME SB564 |
| 合金825 | ASTM B425 | ASTM B564,ASME S8564 |
| 合金C-276 | ASTM B574 | ASTM B564 |
| 鋁 | ASTM B211 | ASTM B247 |
| 黃銅 | ASTM B16,ASTM B453 | ASTM B283 |
| 碳鋼 | ASTM A108 | - |
| 雙相鋼2507 | ASTM A479 | ASTM A182 |
| 鈦(grade4) | ASTM B348 | ASTM B381 |
| PFA | - | ASTM d3307 Type l |
| PTFE | ASTM D1710 | ASTM D3294 |
SAE/MS螺紋壓力等級
| SAE/MS螺紋尺寸 | 316不銹鋼和碳鋼 | SAE/MS 螺紋尺寸 | |||||||
| 非定位 | 可定位 | 非定位 | 可定位 | ||||||
| psig | bar | psig | bar | psig | bar | psig | bar | ||
| 5/16-24 | 4568 | 315 | 4568 | 315 | 1 1/16-12 | 3626 | 250 | 2900 | 200 |
| 7/16-20 | 1 3/16-12 | 2900 | 200 | 2320 | 160 | ||||
| 1/2-20 | 1 5/16-12 | ||||||||
| 9/16-18 | 3626 | 250 | 1 5/8-12 | 2320 | 160 | 1813 | 125 | ||
| 3/4-16 | 1 7/8-12 | ||||||||
| 7/8-14 | 3626 | 250 | 3626 | 200 | 2 1/2-12 | 1813 | 125 | 1450 | 100 |

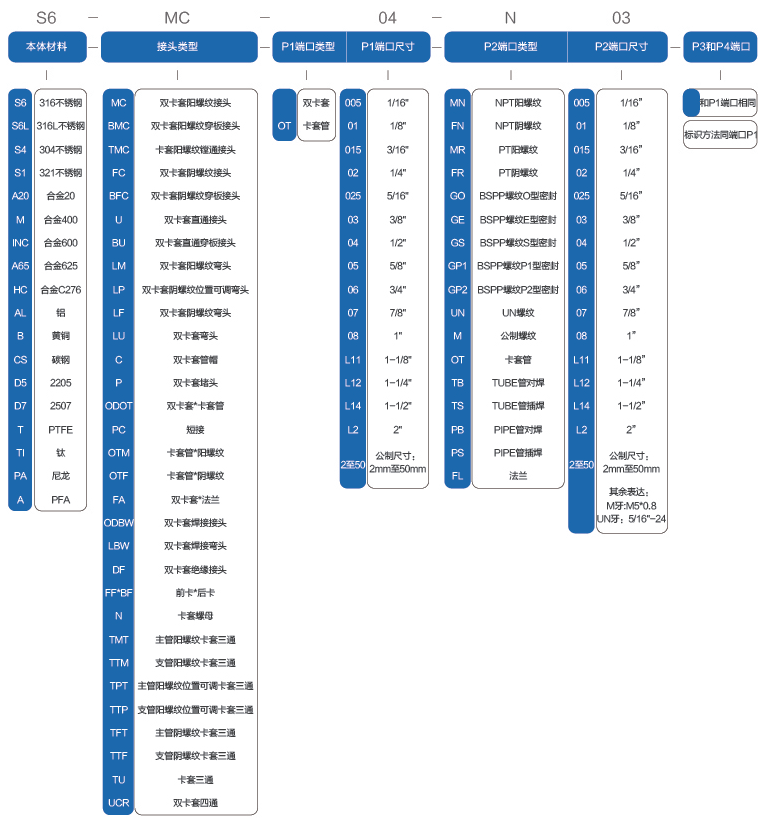

編碼規則

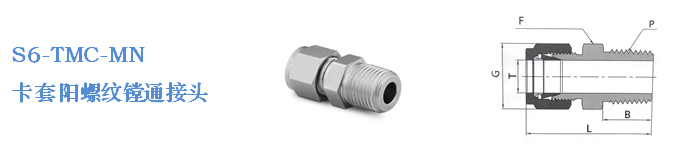

卡套管(公制)到NPT外螺紋
| 訂購信息 | T | P | L | B | G | F |
| 卡套管外徑 | NPT | |||||
| 毫米 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | |
| S6-TMC-2-MN01 | 2 | 1/8 | 30.5(1.20) | 9.7(0.38) | 12.0(0.47) | 12.0(0.47) |
| S6-TMC-3-MN01 | 3 | 1/8 | 30.5(1.20) | 9.7(0.38) | 12.0(0.47) | 12.0(0.47) |
| S6-TMC-3-MN02 | 3 | 1/4 | 35.6(1.40) | 14.2(0.56) | 12.0(0.47) | 14.0(0.55) |
| S6-TMC-4-MN01 | 4 | 1/8 | 31.2(1.23) | 9.7(0.38) | 12.0(0.47) | 12.0(0.47) |
| S6-TMC-4-MN02 | 4 | 1/4 | 36.3(1.43) | 14.2(0.56) | 12.0(0.47) | 14.0(0.55) |
| S6-TMC-6-MN01 | 6 | 1/8 | 32.8(1.29) | 9.7(0.38) | 14.0(0.55) | 14.0(0.55) |
| S6-TMC-6-MN02 | 6 | 1/4 | 37.9(1.49) | 14.2(0.56) | 14.0(0.55) | 14.0(0.55) |
| S6-TMC-6-MN03 | 6 | 3/8 | 38.4(1.51) | 14.2(0.56) | 14.0(0.55) | 18.0(0.71) |
| S6-TMC-6-MN04 | 6 | 1/2 | 44.7(1.76) | 19.1(0.75) | 14.0(0.55) | 22.0(0.87) |
| S6-TMC-8-MN02 | 8 | 1/4 | 38.7(1.52) | 14.2(0.56) | 16.0(0.63) | 15.0(0.59) |
| S6-TMC-8-MN03 | 8 | 3/8 | 39.3(1.55) | 14.2(0.56) | 16.0(0.63) | 18.0(0.71) |
| S6-TMC-8-MN04 | 8 | 1/2 | 45.6(1.80) | 19.1(0.75) | 16.0(0.63) | 22.0(0.87) |
| S6-TMC-10-MN03 | 10 | 3/8 | 40.9(1.61) | 14.2(0.56) | 19.0(0.75) | 18.0(0.71) |
| S6-TMC-10-MN04 | 10 | 1/2 | 46.5(1.83) | 19.1(0.75) | 19.0(0.75) | 22.0(0.87) |
| S6-TMC-10-MN06 | 10 | 3/4 | 48.0(1.89) | 19.1(0.75) | 19.0(0.75) | 27.0(1.06) |
| S6-TMC-10-MN08 | 10 | 1 | 54.6(2.15) | 23.9(0.94) | 19.0(0.75) | 35.0(1.38) |
| S6-TMC-12-MN03 | 12 | 3/8 | 43.4(1.71) | 14.2(0.56) | 22.0(0.87) | 22.0(0.87) |
| S6-TMC-12-MN04 | 12 | 1/2 | 49.0(1.93) | 19.1(0.75) | 22.0(0.87) | 22.0(0.87) |
| S6-TMC-12-MN06 | 12 | 3/4 | 50.5(1.99) | 19.1(0.75) | 22.0(0.87) | 27.0(1.06) |
| S6-TMC-14-MN04 | 14 | 1/2 | 49.0(1.93) | 19.1(0.75) | 25.0(0.98) | 24.0(0.94) |
| S6-TMC-14-MN06 | 14 | 3/4 | 50.5(1.99) | 19.1(0.75) | 25.0(0.98) | 27.0(1.06) |
| S6-TMC-15-MN04 | 15 | 1/2 | 49.0(1.93) | 19.1(0.75) | 25.0(0.98) | 24.0(0.94) |
| S6-TMC-15-MN06 | 15 | 3/4 | 50.5(1.99) | 19.1(0.75) | 25.0(0.98) | 27.0(1.06) |
| S6-TMC-15-MN08 | 15 | 1 | 57.1(2.25) | 23.9(0.94) | 25.0(0.98) | 35.0(1.38) |
| S6-TMC-16-MN06 | 16 | 3/4 | 50.5(1.99) | 19.1(0.75) | 25.0(0.98) | 27.0(1.06) |
| S6-TMC-18-MN06 | 18 | 3/4 | 50.5(1.99) | 19.1(0.75) | 30.0(1.18) | 27.0(1.06) |
| S6-TMC-20-MN08 | 20 | 1 | 57.1(2.25) | 23.9(0.94) | 32.0(1.26) | 35.0(1.38) |
| S6-TMC-22-MN08 | 22 | 1 | 57.1(2.25) | 23.9(0.94) | 32.0(1.26) | 35.0(1.38) |
| S6-TMC-25-MN08 | 25 | 1 | 62.3(2.45) | 23.9(0.94) |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
卡套管(英制)到NPT外螺紋
| 訂購信息 | T | P | L | B | G | F |
| 卡套管外徑 | NPT | |||||
| 毫米 | 英寸 | 英寸 | 英寸 | 英寸 | 英寸 | |
| S6-TMC-005-MN005 | 1/16 | 1/16 | 0.94(23.9) | 0.38(9.7) | 0.31(7.9) | 031(7.9) |
| S6-TMC-005-MN01 | 1/16 | 1/8 | 1.03(26.2) | 0.38(9.7) | 031(7.9) | 0.44(11.1) |
| S6-TMC-005-MN02 | 1/16 | 1/4 | 1.22(31.0) | 0.56(14.2) | 031(7.9) | 0.56(143) |
| S6-TMC-01-MN005 | 1/8 | 1/16 | 1.17(29.7) | 0.38(9.7) | 0.44(11.1) | 0.44(11.1) |
| S6-TMC-01-MN01 | 1/8 | 1/8 | 1.20(30.5) | 0.38(9.7) | 0.44(11.1) | 0.44(11.1) |
| S6-TMC-01-MN02 | 1/8 | 1/4 | 1.40(35.6) | 0.56(14.2) | 0.44(11.1) | 0.56(143) |
| S6-TMC-015-MN01 | 3/16 | 1/8 | 1.23(31.2) | 0.38(9.7) | 0.50(12.7) | 0.44(11.1) |
| S6-TMC-015-MN02 | 3/16 | 1/4 | 1.43(36.3) | 0.56(14.2) | 0.50(12.7) | 0.56(14.3) |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
