- 產品描述

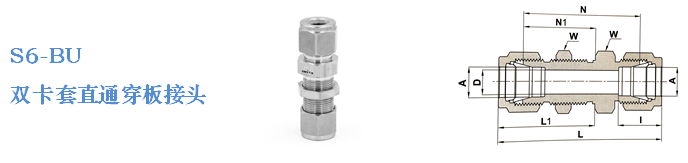

- S6-BU雙卡套直通穿板接頭
- S6-BU 雙卡套直通穿板接頭
雙卡套接頭
雙卡套接頭提供全金屬密封，無彈性密封元件,密封更可靠
SMYTIK雙卡套接頭的強度高于適用的任何管子的強度
滿足行業標準，適用于各種標準的管子
不銹鋼管的硬度建議小于85HRB
尺寸從1/16至 2 in, 2 mm至50 mm
SMYTIK雙卡套接頭材質有不銹鋼、黃銅、碳鋼、鋁、鎳銅合金、哈氏合金、因科耐爾合金等
SMYTIK特殊處理的后卡套保證了密封的安全可靠
螺紋內部鍍銀處理防止咬合，多次拆裝
可靠的密封可應用于高壓、真空和振動場合
性能及測試
液壓密封測試（1.5倍工作壓力):無泄漏
重復安裝測試（10次)∶無泄漏
z大靜壓測試(4倍工作壓力):無泄漏
真空測試(1×10?? mbar 或更大):泄漏率小于1×10??mbarl/s
氣體靜壓測試(1.5倍工作壓力的氮?dú)猓脽o氣泡
液壓振動和脈沖測試（脈沖頻率0.5Hz至1.7Hz,振動頻率23 Hz至47Hz)∶無泄漏
熱循環測試(-25℃至+80℃交變溫度):無泄漏
氣動壓力振動測試（頻率45Hz循環20×10?):不失效
耐火測試（依據BS ISO 19921)∶無泄漏
耐蝕測試（鹽霧試驗168 h):無銹斑
深水測試（等效于3048米深的海水）:無泄漏

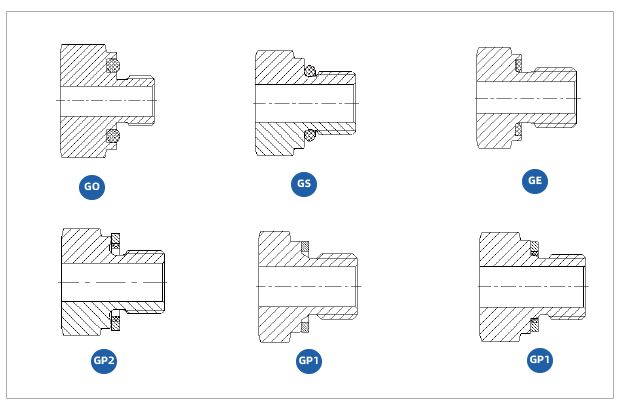

平行螺紋的密封形式
NPT螺紋壓力等級
NPT螺紋尺寸 | 316不銹鋼和碳鋼 | 黃銅 | ||||||
陽螺紋 | 陰螺紋 | 陽螺紋 | 陰螺紋 | |||||
psig | bar | psig | bar | psig | bar | psig | bar | |
1/16 | 11000 | 760 | 6700 | 460 | 5500 | 380 | 3300 | 230 |
1/8 | 11000 | 690 | 6500 | 440 | 5000 | 340 | 3200 | 220 |
1/4 | 8000 | 550 | 6600 | 450 | 4000 | 270 | 3300 | 220 |
3/8 | 7800 | 540 | 5300 | 360 | 3900 | 270 | 2600 | 180 |
1/2 | 7700 | 530 | 4900 | 330 | 3800 | 260 | 2400 | 160 |
3/4 | 7300 | 500 | 4600 | 320 | 3600 | 250 | 2300 | 160 |
1 | 5300 | 370 | 4400 | 300 | 2600 | 180 | 2200 | 150 |
1 1/4 | 6000 | 410 | 5000 | 350 | 3000 | 200 | 2500 | 170 |
1 1/2 | 5000 | 340 | 4600 | 310 | 2500 | 170 | 2300 | 150 |
2 | 3900 | 270 | 3900 | 270 | 1900 | 130 | 1900 | 130 |
材料標準
| 材料 | 棒材 | 鍛件 |
| 316不銹鋼 | ASTM B276 ASME SA479,EN1,4401 | ASTM B276 ASME SA479,EN1,4401 |
| 合金20 | ASTM B473 | ASTM B462 |
| 合金400/R-405 | ASTM B164,ASME SB164 | ASTM B564,ASME SB564 |
| 合金600 | ASTM B166,ASME SB166 | ASTM B564,ASME SB564 |
| 合金625 | ASTM B446 | ASTM B564,ASME SB564 |
| 合金825 | ASTM B425 | ASTM B564,ASME S8564 |
| 合金C-276 | ASTM B574 | ASTM B564 |
| 鋁 | ASTM B211 | ASTM B247 |
| 黃銅 | ASTM B16,ASTM B453 | ASTM B283 |
| 碳鋼 | ASTM A108 | - |
| 雙相鋼2507 | ASTM A479 | ASTM A182 |
| 鈦(grade4) | ASTM B348 | ASTM B381 |
| PFA | - | ASTM d3307 Type l |
| PTFE | ASTM D1710 | ASTM D3294 |
SAE/MS螺紋壓力等級
| SAE/MS螺紋尺寸 | 316不銹鋼和碳鋼 | SAE/MS 螺紋尺寸 | |||||||
| 非定位 | 可定位 | 非定位 | 可定位 | ||||||
| psig | bar | psig | bar | psig | bar | psig | bar | ||
| 5/16-24 | 4568 | 315 | 4568 | 315 | 1 1/16-12 | 3626 | 250 | 2900 | 200 |
| 7/16-20 | 1 3/16-12 | 2900 | 200 | 2320 | 160 | ||||
| 1/2-20 | 1 5/16-12 | ||||||||
| 9/16-18 | 3626 | 250 | 1 5/8-12 | 2320 | 160 | 1813 | 125 | ||
| 3/4-16 | 1 7/8-12 | ||||||||
| 7/8-14 | 3626 | 250 | 3626 | 200 | 2 1/2-12 | 1813 | 125 | 1450 | 100 |

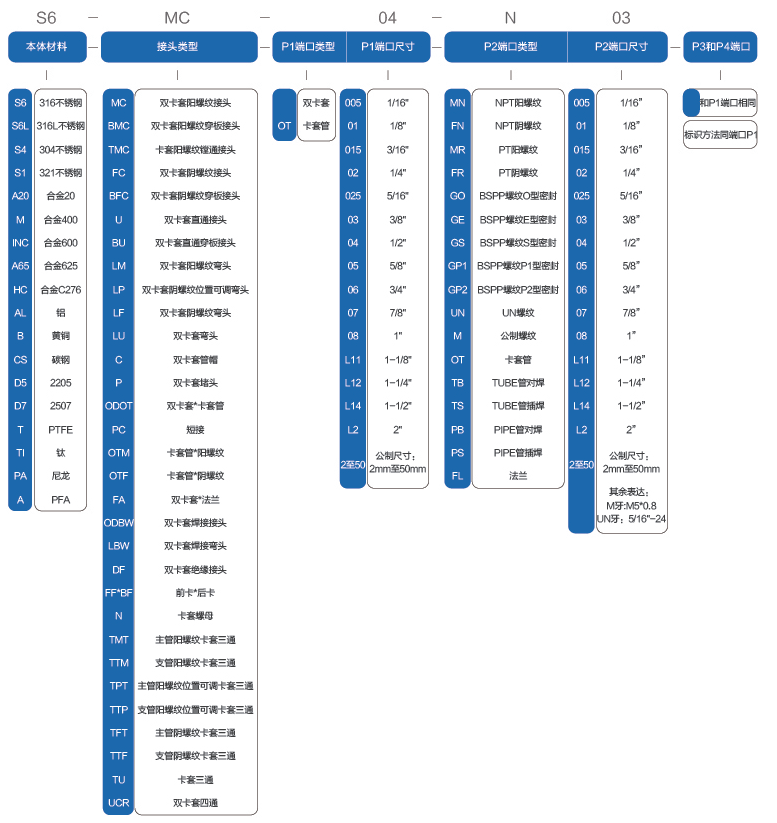

編碼規則
卡套管（公制）到卡套管（公制）
| 購信息 | A | D | W | N | N1 | L | L1 | I | 面板鉆孔 | 面板鉆孔 |
| 卡套管外徑 | 六角對邊寬度 | 尺寸 | 尺寸 | |||||||
| 毫米 | 毫米 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | |
| S6-BU-3 | 3 | 2.4 | 14 | 38.1 | 24.6 | 51.3 | 31.2 | 12.9 | 8.3 | 12.7 |
| S6-BU-4 | 4 | 2.4 | 14 | 40.4 | 25.4 | 53.6 | 32 | 13.7 | 9.9 | 12.7 |
| S6-BU-6 | 6 | 4.8 | 16 | 42.9 | 26.2 | 57.7 | 33.6 | 15.3 | 11.5 | 10.2 |
| S6-BU-8 | 8 | 6.4 | 18 | 46 | 28.6 | 61 | 36.1 | 16.2 | 13.1 | 11.2 |
| S6-BU-10 | 10 | 7.9 | 22 | 48.5 | 29.4 | 63.7 | 37 | 17.2 | 16.25 | 11.2 |
| S6-BU-12 | 12 | 9.5 | 24 | 50.8 | 31.8 | 71 | 41.9 | 22.8 | 19.5 | 12.7 |
| S6-BU-14 | 14 | 11 | 27 | 52.3 | 32.5 | 72.5 | 42.6 | 24.4 | 22.8 | 12.7 |
| S6-BU-15 | 15 | 11.9 | 27 | 52.3 | 32.5 | 72.5 | 42.6 | 24.4 | 22.8 | 12.7 |
| S6-BU-16 | 16 | 12.7 | 27 | 52.3 | 32.5 | 72.5 | 42.6 | 24.4 | 22.8 | 12.7 |
| S6-BU-18 | 18 | 15.1 | 30 | 58.7 | 37.3 | 78.9 | 47.4 | 24.4 | 26 | 16.8 |
| S6-BU-20 | 20 | 15.9 | 35 | 64.3 | 42.9 | 84.5 | 53 | 26 | 29 | 19 |
| S6-BU-25 | 25 | 21.8 | 41 | 71.4 | 45.2 | 96 | 57.5 | 31.3 | 33.7 | 19 |
| S6-BU-38 | 38 | 33.7 | 60 | 89.8 | 51.9 | 145 | 79.5 | 49.4 | 50.5 | 19 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
卡套管（英制）到卡套管（英制）
| 訂購信息 | A | D | W | N | N1 | L | L1 | I | 面板鉆孔 | 面板鉆孔 | ||
| 卡套管外徑 | 六角對邊寬度 | 尺寸 | 尺寸 | |||||||||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | |
| S6-BU-005 | 1/16 | 1.58 | 0.05 | 1.27 | 5/16 | 23.88 | 13.46 | 31.5 | 17.3 | 8.6 | 5.16 | 3.05 |
| S6-BU-01 | 1/8 | 3.17 | 0.09 | 2.28 | 1/2 | 38.1 | 24.63 | 51.3 | 31.24 | 12.7 | 8.33 | 12.7 |
| S6-BU-015 | 3/16 | 4.76 | 0.12 | 3.04 | 9/16 | 40.38 | 25.4 | 53.59 | 32 | 13.7 | 9.92 | 12.7 |
| S6-BU-02 | 1/4 | 6.35 | 0.19 | 4.82 | 5/8 | 42.92 | 26.16 | 57.65 | 33.52 | 15.2 | 11.5 | 10.16 |
| S6-BU-025 | 5/16 | 7.93 | 0.25 | 6.35 | 11/16 | 45.97 | 28.44 | 60.7 | 35.81 | 16.2 | 13.09 | 11.17 |
| S6-BU-03 | 3/8 | 9.52 | 0.28 | 7.11 | SE 3/4 | 47.5 | 29.46 | 62.2 | 36.83 | 16.8 | 14.68 | 11.17 |
| S6-BU-04 | 1/2 | 12.7 | 0.41 | 10.41 | 15/16 | 50.8 | 31.75 | 71.12 | 41.91 | 22.9 | 19.44 | 12.7 |
| S6-BU-05 | 5/8 | 15.87 | 0.5 | 12.7 | 1 1/16 | 52.32 | 32.51 | 72.64 | 42.67 | 24.4 | 22.62 | 12.7 |
| S6-BU-06 | 3/4 | 19.05 | 0.62 | 15.75 | 1 3/16 | 58.67 | 37.33 | 78.99 | 47.49 | 24.4 | 25.79 | 16.76 |
| S6-BU-08 | 1 | 25.4 | 0.88 | 22.35 | 1/1 | 71.37 | 45.21 | 95.76 | 57.4 | 31.2 | 33.73 | 19.05 |
| S6-BU-L12 | 1 1/4 | 31.75 | 1.09 | 27.7 | 1/1 | 79 | 47.75 | 123.19 | 69.85 | 41.2 | 4L67 | 19.05 |
| S6-BU-L14 | 1 1/2 | 38.1 | 1.34 | 34 | 1/2 | 84.8 | 49.28 | 139.19 | 76.45 | 50 | 49.61 | 19.05 |
| S6-BU-L16 | 2 | 50.8 | 1.81 | 45.97 | 1/2 | 105.66 | 56.39 | 180.34 | 93.73 | 67.6 | 67.07 | 19.05 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
