雙卡套接頭

雙卡套接頭提供全金屬密封，無彈性密封元件,密封更可靠

SMYTIK雙卡套接頭的強度高于適用的任何管子的強度

滿足行業標準，適用于各種標準的管子

不銹鋼管的硬度建議小于85HRB

尺寸從1/16至 2 in, 2 mm至50 mm

SMYTIK雙卡套接頭材質有不銹鋼、黃銅、碳鋼、鋁、鎳銅合金、哈氏合金、因科耐爾合金等

SMYTIK特殊處理的后卡套保證了密封的安全可靠

螺紋內部鍍銀處理防止咬合，多次拆裝

可靠的密封可應用于高壓、真空和振動場合

性能及測試

液壓密封測試（1.5倍工作壓力):無泄漏

重復安裝測試（10次)∶無泄漏

z大靜壓測試(4倍工作壓力):無泄漏

真空測試(1×10?? mbar 或更大):泄漏率小于1×10??mbarl/s

氣體靜壓測試(1.5倍工作壓力的氮?dú)猓脽o氣泡

液壓振動和脈沖測試（脈沖頻率0.5Hz至1.7Hz,振動頻率23 Hz至47Hz)∶無泄漏

熱循環測試(-25℃至+80℃交變溫度):無泄漏

氣動壓力振動測試（頻率45Hz循環20×10?):不失效

耐火測試（依據BS ISO 19921)∶無泄漏

耐蝕測試（鹽霧試驗168 h):無銹斑

深水測試（等效于3048米深的海水）:無泄漏

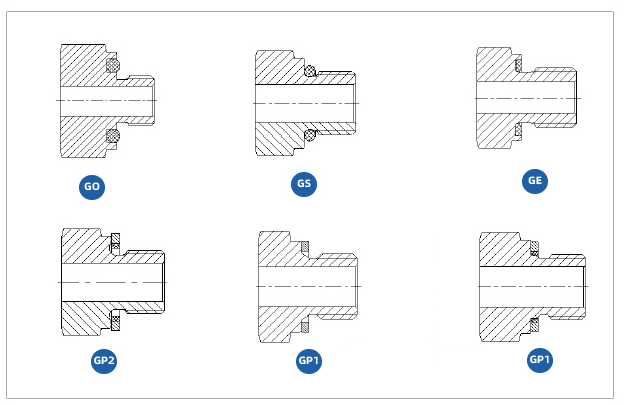

平行螺紋的密封形式

NPT螺紋壓力等級

材料標準

SAE/MS螺紋壓力等級

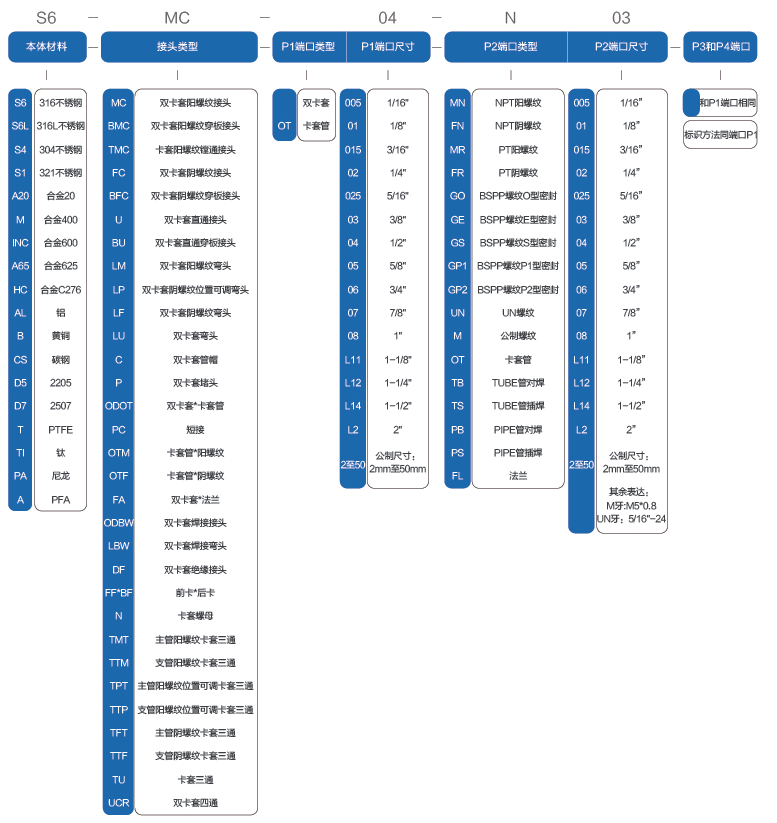

編碼規則

卡套管（公制）到卡套管（公制）

備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知

卡套管（英制）到卡套管（英制）

備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知

卡套管（英制）到NPT外螺紋

備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
