- 產品描述

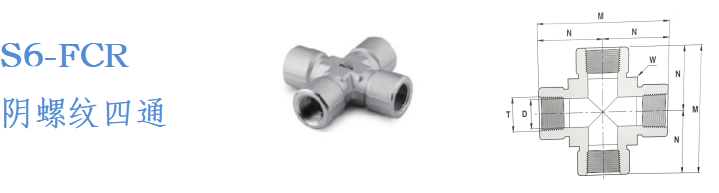

- S6-FCR 陰螺紋四通
螺紋接頭
尺寸從 1/16 至 2 in, 6 mm 至 30 mm
SMYTIK螺紋接頭材質包含不銹鋼、合金400/R-405、黃銅和碳鋼等
螺紋包含NPT, ISO/BSP, SAE和ISO公制螺紋
精密加工、無毛刺的螺紋保證了有效密封并防止咬合
材料標準
| 材料 | 棒材 | 鍛件 |
| 316不銹鋼 | ASTM A276 ASME SA479, EN1.4401 | ASME SA182, EN1.4401 |
| 合金20 | ASTM B473 | ASTM B462 |
| 合金400/R-405 | ASTM B164.ASMESB164 | ASTM B564, ASME SB564 |
| 合金600 | ASTM B166.ASMESB166 | ASTM B564, ASME SB564 |
| 合金625 | ASTM B446 | ASTM B564, ASME SB564 |
| 合金825 | ASTM B425 | ASTM B564, ASME SB564 |
| 合金C-276 | ASTM B574 | ASTM B564 |
| 鋁 | ASTM B211 | ASTM B247 |
| 黃銅 | ASTM B16, ASTM | ASTM B283 |
| 碳鋼 | B453 ASTM A108 | - |
工作溫度范圍
| 材質 | 工作溫度℉（℃） |
| 316不銹鋼 | -65(-53) to 1000(537) |
| 黃銅 | -20(-28 )to 400(204) |
| 碳鋼 | -65(-53) to 375(190) |
| BS墊片（FKM） | 5(-15) to 400(204) |
| BG、BP墊片（銅） | 5(-15) to 400(204) |
| SAE O形圈(FKM ) | 5(-15) to 400(204) |

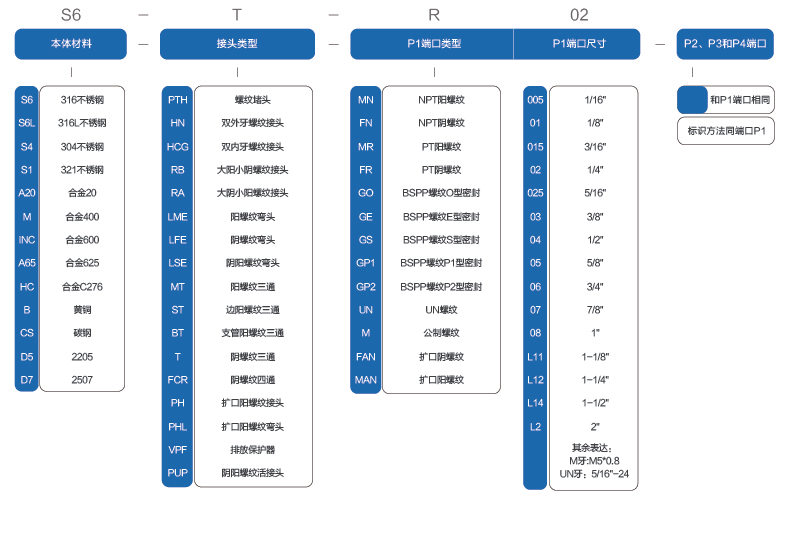

編碼規則
| 訂購信息 | T NPT外螺紋尺寸 | N | M | D 最小開口 | W 扳手平面 | |
| 英寸 | 毫米 | 毫米 | 毫米 | 英寸 | ||
| S6-FCR-FR01 | 1/8 | 1.04 | 26.4 | 52.8 | 7.8 | 5/8 |
| S6-FCR-FR02 | 1/4 | 1.17 | 29.7 | 59.4 | 10.5 | 11/16 |
| S6-FCR-FR03 | 3/8 | 1.42 | 36.1 | 72.2 | 14.2 | 13/16 |
| S6-FCR-FR04 | 1/2 | 1.56 | 39.6 | 79.2 | 17.4 | 1 |
| S6-FCR-FR06 | 3/4 | 1.92 | 48.8 | 97.6 | 22.9 | 1 1/4 |
| S6-FCR-FR08 | 1 | 1.91 | 48.5 | 97 | 28.7 | 1 11/16 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
