- 產品描述

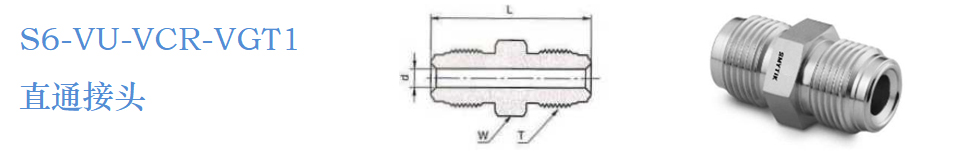

- S6-VU-VCR-VGT1直通接頭
- S6-VU-VCR-VGT1直通本體
VCR接頭
尺寸范圍:1/16”至1"，6 mm至25 mm
316、316L和316L VAR不銹鋼材料可供選擇

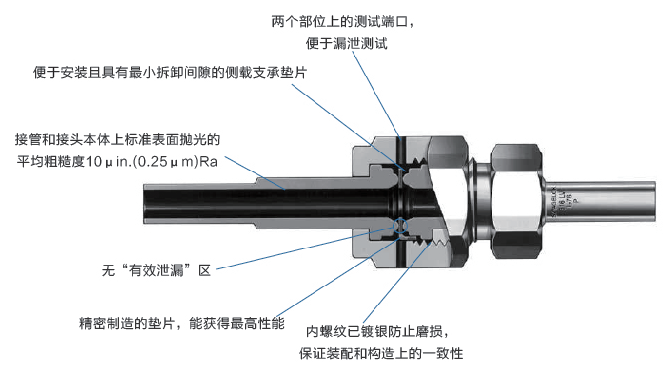

金屬對金屬密封保證了從高真空到高壓的零泄漏
標準流道表面光潔度可達Ra 0.25μm (10μ in.)
螺母螺紋鍍銀，有效減少與本體螺紋的摩擦
材料標準
| 材料 | 棒材 | 鍛件 |
| 接頭材料 | ||
| 316不銹鋼 | ASTM A276,ASME SA479 | ASTMA182,ASME SA182 |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 墊片材料 | ||
| 316不銹鋼 | ASTM A240,A167 | |
| 銅 | ASTM B152 | |
| 鎳 | ASTM B162 | |
溫度范圍
| 產品 | 材料 | 工作溫度范圍 |
| 接頭 | 316不銹鋼 | -425°F至1000°F (-254℃至538℃) |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 316不銹鋼 | ||
| 墊片 | 銅 | -425°F至400°F (-269℃至204℃) |
| 鎳 | -325°F至600°F (-198℃至315℃) |

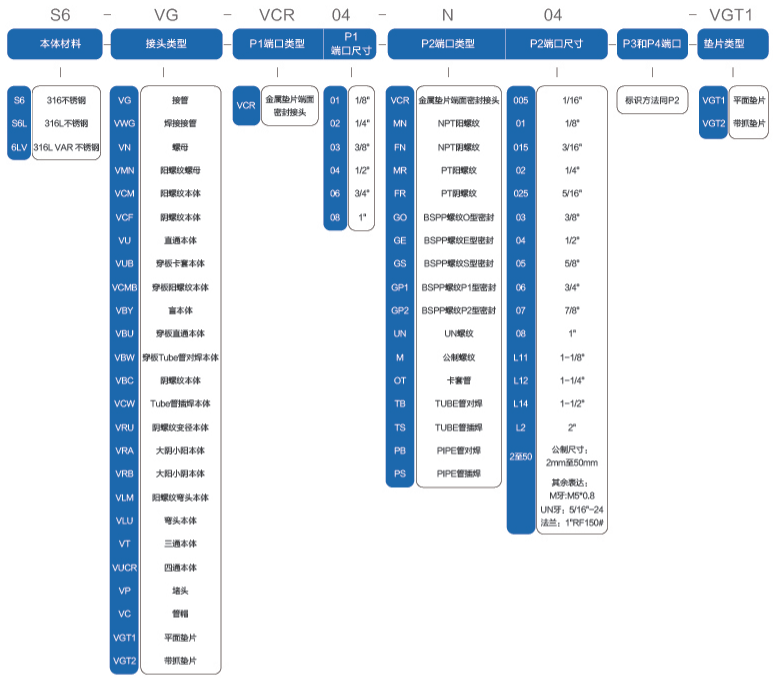

編碼規則
| 訂購信息 | 面密封尺寸 | L | d | W | T 螺紋尺寸 | ||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 英寸 | 英寸 | |
| S6-VU-VCR02-VGT1 | 1/4 | 39.4 | 1.55 | 4.6 | 0.18 | 5/8 | 9/16-18 |
| S6-VU-VCR04-VGT1 | 1/2 | 46.7 | 1.84 | 10.2 | 0.4 | 15/16 | 7/8-14 |
| S6-VU-VCR06-VGT1 | 3/4 | 62 | 2.44 | 15.8 | 0.62 | 1 5/16 | 1 1/4-18 |
| S6-VU-VCR08-VGT1 | 1 | 65.8 | 2.59 | 22.2 | 0.87 | 1 5/8 | 1 1/2-20 |
| 訂購信息 | 面密封尺寸 | 面密封尺寸1 | L | d | dl | W | T 螺紋尺寸 | T1 螺紋尺寸 | |||
| 英寸 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 英寸 | 英寸 | 英寸 | |
| S6-VU-VCR02-VCR01-VGT1 | 1/4 | 1/8 | 34.8 | 1.37 | 4.6 | 0.18 | 2.4 | 0.09 | 5/8 | 9/16-18 | 5/16-24 |
| S6-VU-VCR04-VCR02-VGT1 | 1/2 | 1/4 | 43.4 | 1.71 | 10.2 | 0.4 | 4.6 | 0.18 | 15/16 | 7/8-14 | 9/16-18 |
