- 產品描述

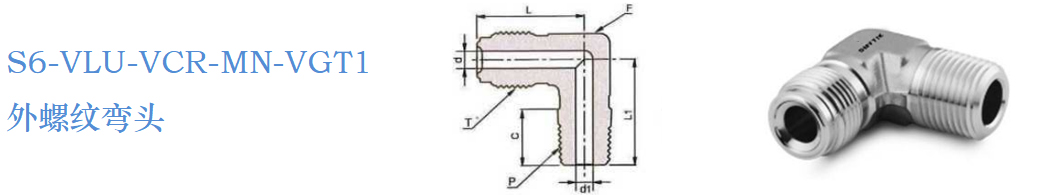

- S6-VLU-VCR-MN-VGT1 外螺紋彎頭
VCR接頭
尺寸范圍:1/16”至1"，6 mm至25 mm
316、316L和316L VAR不銹鋼材料可供選擇

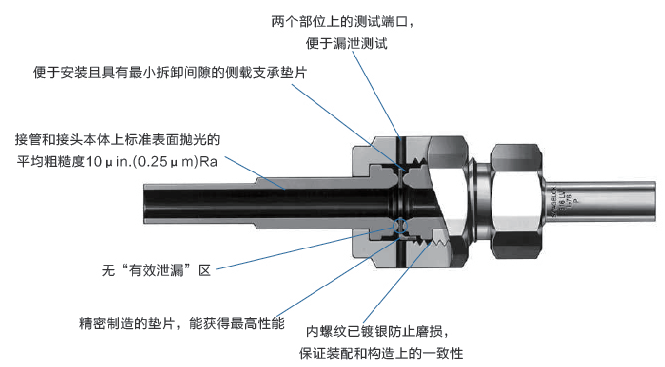

金屬對金屬密封保證了從高真空到高壓的零泄漏
標準流道表面光潔度可達Ra 0.25μm (10μ in.)
螺母螺紋鍍銀，有效減少與本體螺紋的摩擦
材料標準
| 材料 | 棒材 | 鍛件 |
| 接頭材料 | ||
| 316不銹鋼 | ASTM A276,ASME SA479 | ASTMA182,ASME SA182 |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 墊片材料 | ||
| 316不銹鋼 | ASTM A240,A167 | |
| 銅 | ASTM B152 | |
| 鎳 | ASTM B162 | |
溫度范圍
| 產品 | 材料 | 工作溫度范圍 |
| 接頭 | 316不銹鋼 | -425°F至1000°F (-254℃至538℃) |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 316不銹鋼 | ||
| 墊片 | 銅 | -425°F至400°F (-269℃至204℃) |
| 鎳 | -325°F至600°F (-198℃至315℃) |

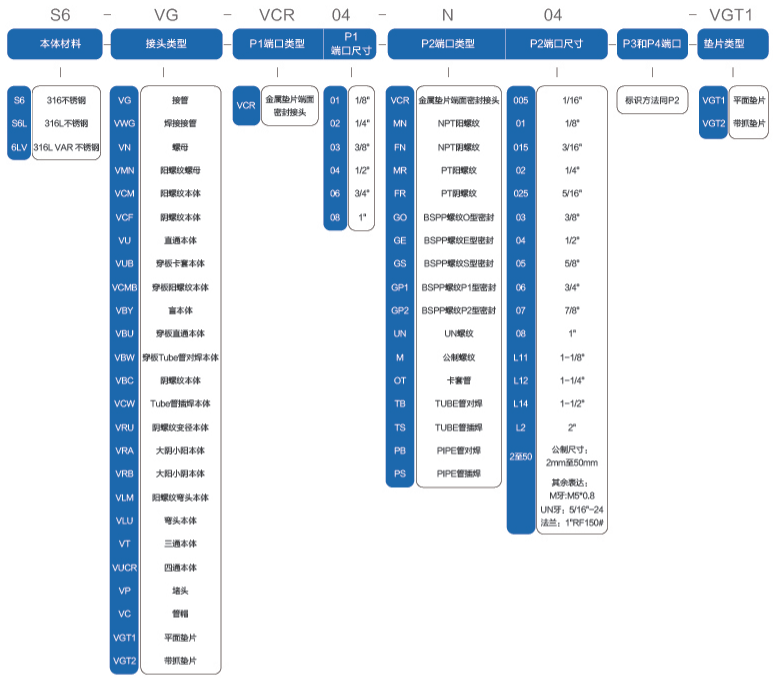

編碼規則
| 訂購信息 | 面密封尺寸 | L | L1 | C | d | dl | F | T 螺紋尺寸 | P NPT-M | |||||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 英寸 | 英寸 | 英寸 | |
| S6-VLU-VCR02-MN01-VGT1 | 1/4 | 27.2 | 1.07 | 22.1 | 0.87 | 9.6 | 0.38 | 4.6 | 0.18 | 4.6 | 0.18 | 1/2 | 9/16-18 | 1/8 |
| S6-VLU-VCR02-MN02-VGT1 | 1/4 | 27.2 | 1.07 | 26.7 | 1.05 | 14.2 | 0.56 | 4.6 | 0.18 | 4.6 | 0.18 | 1/2 | 9/16-18 | 1/4 |
| S6-VLU-VCR02-MN04-VGT1 | 1/4 | 31.2 | 1.45 | 33.5 | 1.26 | 19 | 0.56 | 4.6 | 0.4 | 9.5 | 0.37 | 13/16 | 9/16-18 | 1/2 |
| S6-VLU-VCR04-MN02-VGT1 | 1/2 | 36.8 | 1.23 | 32 | 1.32 | 14.2 | 0.75 | 10.2 | 0.18 | 4.6 | 0.4 | 13/16 | 7/8-14 | 1/4 |
| S6-VLU-VCR04-MN03-VGT1 | 1/2 | 36.8 | 1.45 | 32 | 1.26 | 14.2 | 0.56 | 10.2 | 0.4 | 9.5 | 0.37 | 13/16 | 7/8-14 | 3/8 |
| S6-VLU-VCR04-MN04-VGT1 | 1/2 | 36.8 | 1.45 | 36.8 | 1.45 | 19 | 0.75 | 10.2 | 0.4 | 10.2 | 0.4 | 13/16 | 7/8-14 | 1/2 |
