- 產品描述

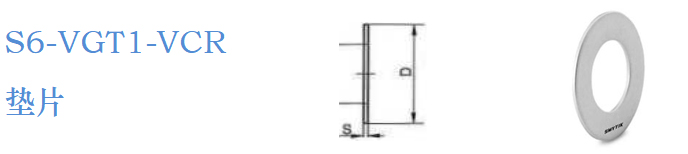

- S6-VGT1-VCR墊片

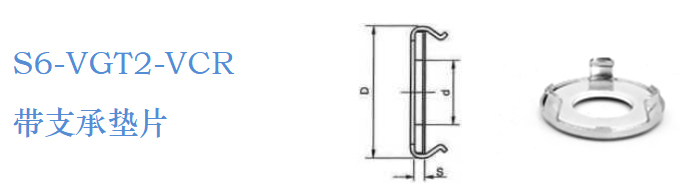

- S6-VGT2-VCR帶支承墊片

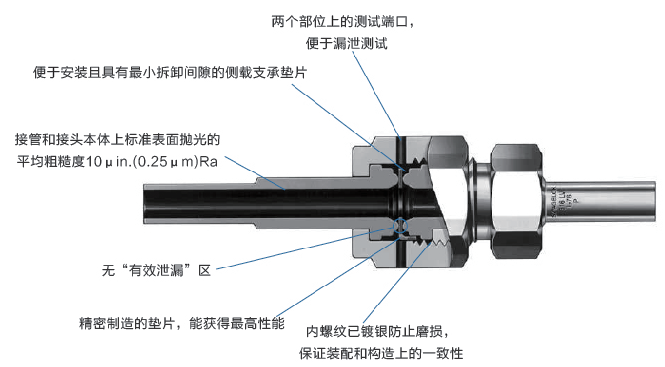

VCR接頭
尺寸范圍:1/16”至1"，6 mm至25 mm
316、316L和316L VAR不銹鋼材料可供選擇
金屬對金屬密封保證了從高真空到高壓的零泄漏
標準流道表面光潔度可達Ra 0.25μm (10μ in.)
螺母螺紋鍍銀，有效減少與本體螺紋的摩擦
材料標準
| 材料 | 棒材 | 鍛件 |
| 接頭材料 | ||
| 316不銹鋼 | ASTM A276,ASME SA479 | ASTMA182,ASME SA182 |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 墊片材料 | ||
| 316不銹鋼 | ASTM A240,A167 | |
| 銅 | ASTM B152 | |
| 鎳 | ASTM B162 | |
溫度范圍
| 產品 | 材料 | 工作溫度范圍 |
| 接頭 | 316不銹鋼 | -425°F至1000°F (-254℃至538℃) |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 316不銹鋼 | ||
| 墊片 | 銅 | -425°F至400°F (-269℃至204℃) |
| 鎳 | -325°F至600°F (-198℃至315℃) |
無鍍層墊片

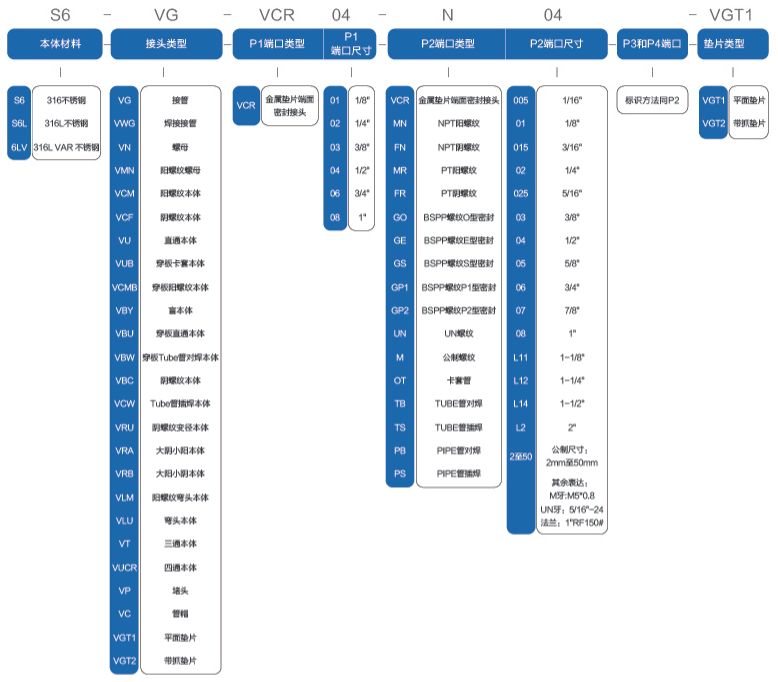

| 訂購信息 | 面密封尺寸 | D | d | S | |||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | |
| S6-VGT1-VCR02-A | 1/4 | 11.9 | 0.47 | 5.6 | 0.22 | 0.7 | 0.028 |
| S6-VGT1-VCR04-A | 1/2 | 19.8 | 0.78 | 11.2 | 0.44 | 0.7 | 0.028 |
鍍銀墊片
| 訂購信息 | 面密封尺寸 | D | d | S | |||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | |
| S6-VGT1-VCR02-B | 1/4 | 11.9 | 0.47 | 5.6 | 0.22 | 0.7 | 0.028 |
| S6-VGT1-VCR04-B | 1/2 | 19.8 | 0.78 | 11.2 | 0.44 | 0.7 | 0.028 |
| S6-VGT1-VCR06-B | 3/4 | 29 | 1.14 | 16.8 | 0.66 | 0.7 | 0.028 |
| S6-VGT1-VCR08-B | 1 | 35.6 | 1.4 | 22.6 | 0.89 | 0.7 | 0.028 |
無鍍層帶支承墊片
| 訂購信息 | 面密封尺寸 | D | d | S | |||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | |
| S6-VGT2-VCR02-A | 1/4 | 12.7 | 0.50 | 6.1 | 0.24 | 0.7 | 0.028 |
| S6-VGT2-VCR04-A | 1/2 | 20.1 | 0.79 | 11.1 | 0.44 | 0.7 | 0.028 |
鍍銀帶支承墊片
| 訂購信息 | 面密封尺寸 | D | d | S | |||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | |
| S6-VGT2-VCR02-B | 1/4 | 12.7 | 0.5 | 6.1 | 0.24 | 0.7 | 0.028 |
| S6-VGT2-VCR04-B | 1/2 | 20.1 | 0.79 | 11.1 | 0.44 | 0.7 | 0.028 |
| S6-VGT2-VCR06-B | 3/4 | 29 | 1.14 | 16.8 | 0.66 | 0.7 | 0.028 |
| S6-VGT2-VCR08-B | 1 | 35.6 | 1.4 | 22.6 | 0.89 | 0.7 | 0.028 |
