R77系列低壓膜片不銹鋼背壓閥

R77系列不銹鋼背壓閥，采用膜片式結構，控制精準，適用于低壓場合。

產品特點

結構緊湊

膜片與本體之間采用金屬密封

控制精準

可選擇面板安裝

特性

進出氣接口:1/4"NPT

Z大控制壓力:250Psi

工作溫度:-40℃至74℃

泄漏率:1*10-6/atm.cclsec He

CV值:0.15

材質

閥體:316L

閥座:PTFE/VITON

O型圈:VITON

其余部件:304

調壓閥的操作

調壓閥可以把鋼瓶，壓縮機等來源排出的氣體或液壓的壓力降低到分析儀等設備所需的較低值。當進口壓力與控制范圍壓力與液體處理系統的壓力要求十分接近時，調壓閥的分辨率和控制能力較高。分辨率指把調壓閥從Z低出口壓力設置調整到Z高出口壓力設備所需的手柄轉動周數?？刂颇芰χ刚{(diào)壓閥保持給定出口壓力設定點的能力。

減壓調壓閥

減壓調壓閥通過可調彈簧力平衡進口壓力和出口壓力產生的力，從而控制出口壓力。通過轉動閥桿/手柄可以調整彈簧來設定所需的出口壓力。

隨著進口壓力降低，力平衡將發生變化。為達到平衡，出口壓力會增加。這種供應效應（SPE)是調壓閥設計和類型的一種效果。如果調壓閥的進口壓力經常波動，但不希望出口壓力出現變化，則可使用兩級調壓閥。

背壓調壓閥

背壓調壓閥通過可用彈簧力平衡進口壓力來控制進口壓力。通過轉動閥/手柄可以調整彈簧力來設定所需的進口壓力。當進口壓力產生的力升至超過彈簧力時，調壓閥打開，直到彈簧力和進口壓力之間重新達到平衡。

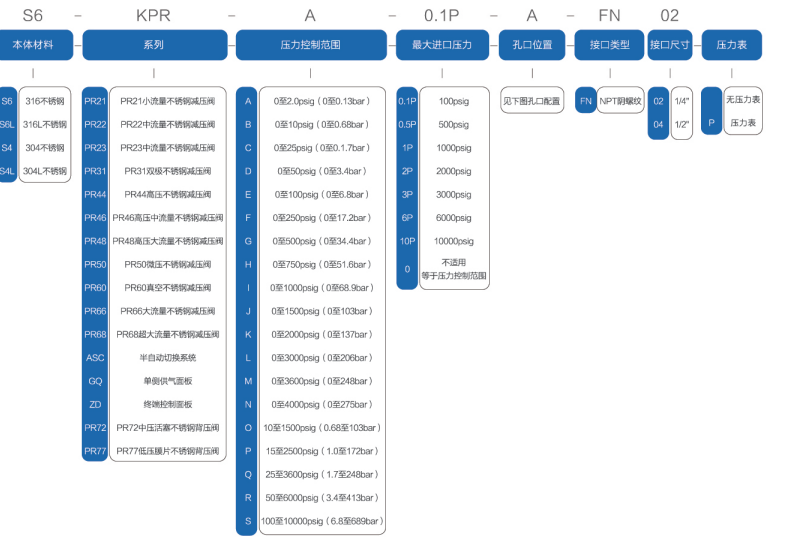

編碼規則
