ZD系列終端控制面板

產品特點

多種壓力可選擇

標配開關球閥及軸向壓力表

開關閥可選球閥或隔膜閥

特性

Z大進氣壓力:500Psi

輸出壓力:0-50，0-150,0-250Psi

流量系數:cV0.15

工作溫度:-40℃至74℃

泄漏率:1*10-6/atm.cc/sec He

材質:閥體及閥芯材質均為316L

調壓閥的操作

調壓閥可以把鋼瓶，壓縮機等來源排出的氣體或液壓的壓力降低到分析儀等設備所需的較低值。當進口壓力與控制范圍壓力與液體處理系統的壓力要求十分接近時，調壓閥的分辨率和控制能力較高。分辨率指把調壓閥從Z低出口壓力設置調整到Z高出口壓力設備所需的手柄轉動周數。控制能力指調壓閥保持給定出口壓力設定點的能力。

減壓調壓閥

減壓調壓閥通過可調彈簧力平衡進口壓力和出口壓力產生的力，從而控制出口壓力。通過轉動閥桿/手柄可以調整彈簧來設定所需的出口壓力。

隨著進口壓力降低，力平衡將發生變化。為達到平衡，出口壓力會增加。這種供應效應（SPE)是調壓閥設計和類型的一種效果。如果調壓閥的進口壓力經常波動，但不希望出口壓力出現變化，則可使用兩級調壓閥。

背壓調壓閥

背壓調壓閥通過可用彈簧力平衡進口壓力來控制進口壓力。通過轉動閥/手柄可以調整彈簧力來設定所需的進口壓力。當進口壓力產生的力升至超過彈簧力時，調壓閥打開，直到彈簧力和進口壓力之間重新達到平衡。

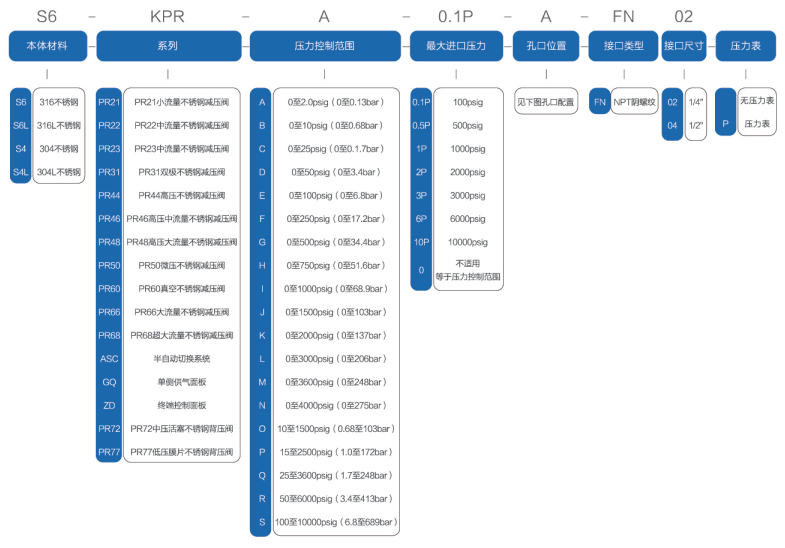

編碼規則
