DB閥組-單法蘭雙隔離泄放閥組

工藝與儀表管路聯合于同一閥體上

1/4 NPT陰螺紋標準泄放口

1/2 NPT陰螺紋標準出口

隔離泄放閥組

壓力等體積參照ASME B16.34

手柄顏色具有功能分區

球閥與針閥多樣性組合的結構

材料可追溯性

每只閥門均依據EN 12266或API Std 598進行出廠檢測

法蘭端口依據ASME B16.5、EN 1092-1可供選擇

泄放口帶堵頭

與傳統設計相比更節省重量、空間和成本

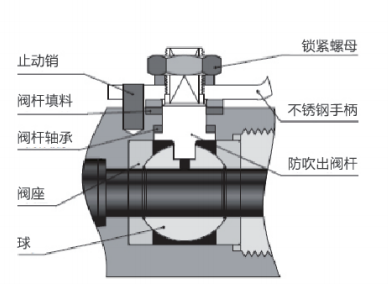

球閥特性

最高壓力等級可達:Class2500

工作溫度:-54℃至232℃ ( -65°F至450°F)

四分之一圈啟閉操作

指向型定位塊顯示出打開或關閉位置

底部受載閥桿結構防止閥桿沖出，提高系統安全性

高強度閥桿軸承支撐獲得平穩的啟閉及消除閥桿和閥體之間的摩擦

閥門在使用期間可能需要對填料進行調整

SMYTIK球閥設計為全開放或全關位置上使用

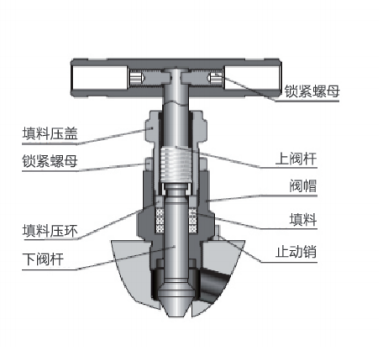

針閥特性

最高壓力等級可達:Class4500

工作溫度:PTFE填料:-54℃至232℃ ( -65°F至450°F)

石墨填料:-54℃至649℃ ( -65°F至1200°F)

兩截閥桿設計:

上閥桿螺紋經滾壓硬化處理，下閥桿表面經特殊硬化

上閥桿螺紋的潤滑脂與系統介質隔離

非旋轉的下閥桿上下運動代替了旋轉升降，避免了閥座密封面與閥頭之間的摩擦，并極大減少了下閥桿與填料之間的摩擦

閥門在全開位置閥桿具有背密封功能手柄采用兩端螺釘鎖緊,穩固且耐用

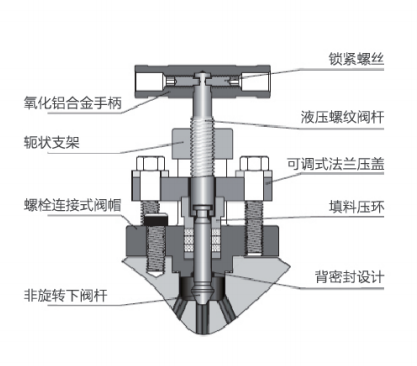

OS&Y針型結構

最高壓力等級可達:Class4500

工作溫度:PTFE填料:-54℃至232℃ ( -65°F至450°F)

石墨填料:-54℃至649℃ ( -65°F至1200°F)

兩截閥桿設計:

上閥桿螺紋經滾壓硬化處理，下閥桿表面經特殊硬化上閥桿螺紋的潤滑脂與系統介質隔離

非旋轉的下閥桿上下運動代替了旋轉升降，避免了閥座密封面與閥頭之間的摩擦，并極大減少了下閥桿與填料之間的摩擦閥帽采用螺栓連接，強度好、可靠性高

閥桿具有背密封功能，且能防止閥桿被介質壓力吹出可調整的填料壓蓋方便調節填料壓蓋形成有效的密封一體式鍛造的閥帽支架強度高，并保證閥桿完全同心手柄采用兩只螺釘鎖緊,堅固耐用

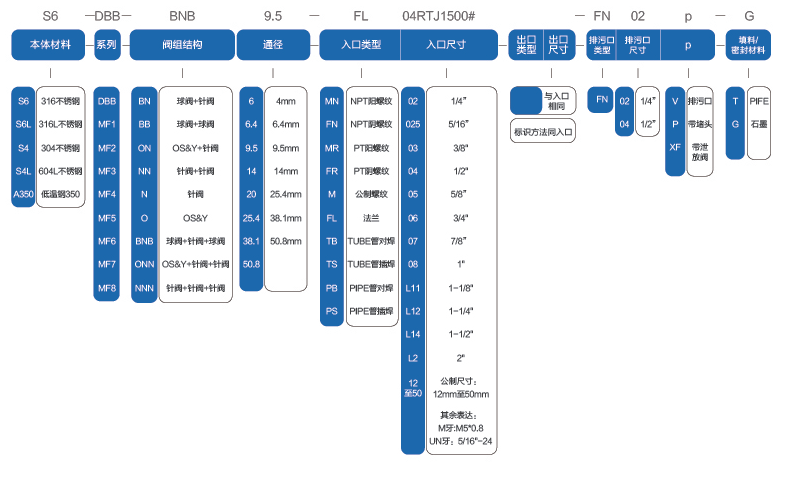

編碼規則
