- 產品描述

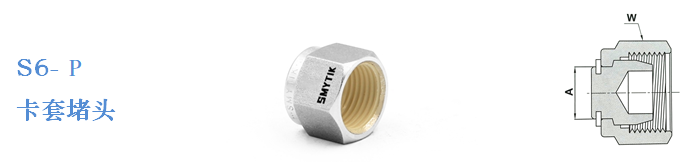

- S6-P卡套堵頭
- S6-P卡套堵頭
雙卡套接頭
雙卡套接頭提供全金屬密封，無彈性密封元件,密封更可靠
SMYTIK雙卡套接頭的強度高于適用的任何管子的強度
滿足行業標準，適用于各種標準的管子
不銹鋼管的硬度建議小于85HRB
尺寸從1/16至 2 in, 2 mm至50 mm
SMYTIK雙卡套接頭材質有不銹鋼、黃銅、碳鋼、鋁、鎳銅合金、哈氏合金、因科耐爾合金等
SMYTIK特殊處理的后卡套保證了密封的安全可靠
螺紋內部鍍銀處理防止咬合，多次拆裝
可靠的密封可應用于高壓、真空和振動場合
性能及測試
液壓密封測試（1.5倍工作壓力):無泄漏
重復安裝測試（10次)∶無泄漏
z大靜壓測試(4倍工作壓力):無泄漏
真空測試(1×10?? mbar 或更大):泄漏率小于1×10??mbarl/s
氣體靜壓測試(1.5倍工作壓力的氮氣）∶無氣泡
液壓振動和脈沖測試（脈沖頻率0.5Hz至1.7Hz,振動頻率23 Hz至47Hz)∶無泄漏
熱循環測試(-25℃至+80℃交變溫度):無泄漏
氣動壓力振動測試（頻率45Hz循環20×10?):不失效
耐火測試（依據BS ISO 19921)∶無泄漏
耐蝕測試（鹽霧試驗168 h):無銹斑
深水測試（等效于3048米深的海水）:無泄漏

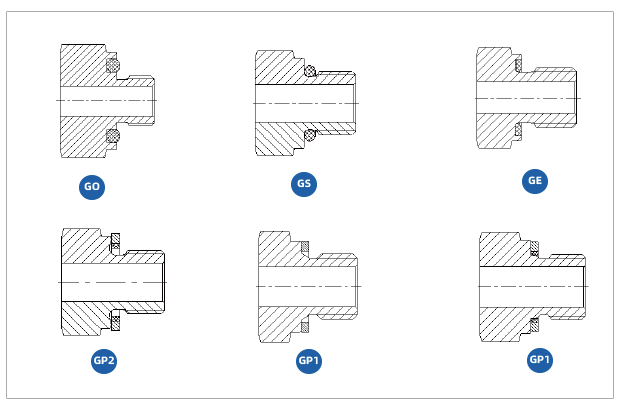

平行螺紋的密封形式
NPT螺紋壓力等級
NPT螺紋尺寸 | 316不銹鋼和碳鋼 | 黃銅 | ||||||
陽螺紋 | 陰螺紋 | 陽螺紋 | 陰螺紋 | |||||
psig | bar | psig | bar | psig | bar | psig | bar | |
1/16 | 11000 | 760 | 6700 | 460 | 5500 | 380 | 3300 | 230 |
1/8 | 11000 | 690 | 6500 | 440 | 5000 | 340 | 3200 | 220 |
1/4 | 8000 | 550 | 6600 | 450 | 4000 | 270 | 3300 | 220 |
3/8 | 7800 | 540 | 5300 | 360 | 3900 | 270 | 2600 | 180 |
1/2 | 7700 | 530 | 4900 | 330 | 3800 | 260 | 2400 | 160 |
3/4 | 7300 | 500 | 4600 | 320 | 3600 | 250 | 2300 | 160 |
1 | 5300 | 370 | 4400 | 300 | 2600 | 180 | 2200 | 150 |
1 1/4 | 6000 | 410 | 5000 | 350 | 3000 | 200 | 2500 | 170 |
1 1/2 | 5000 | 340 | 4600 | 310 | 2500 | 170 | 2300 | 150 |
2 | 3900 | 270 | 3900 | 270 | 1900 | 130 | 1900 | 130 |
材料標準
| 材料 | 棒材 | 鍛件 |
| 316不銹鋼 | ASTM B276 ASME SA479,EN1,4401 | ASTM B276 ASME SA479,EN1,4401 |
| 合金20 | ASTM B473 | ASTM B462 |
| 合金400/R-405 | ASTM B164,ASME SB164 | ASTM B564,ASME SB564 |
| 合金600 | ASTM B166,ASME SB166 | ASTM B564,ASME SB564 |
| 合金625 | ASTM B446 | ASTM B564,ASME SB564 |
| 合金825 | ASTM B425 | ASTM B564,ASME S8564 |
| 合金C-276 | ASTM B574 | ASTM B564 |
| 鋁 | ASTM B211 | ASTM B247 |
| 黃銅 | ASTM B16,ASTM B453 | ASTM B283 |
| 碳鋼 | ASTM A108 | - |
| 雙相鋼2507 | ASTM A479 | ASTM A182 |
| 鈦(grade4) | ASTM B348 | ASTM B381 |
| PFA | - | ASTM d3307 Type l |
| PTFE | ASTM D1710 | ASTM D3294 |
SAE/MS螺紋壓力等級
| SAE/MS螺紋尺寸 | 316不銹鋼和碳鋼 | SAE/MS 螺紋尺寸 | |||||||
| 非定位 | 可定位 | 非定位 | 可定位 | ||||||
| psig | bar | psig | bar | psig | bar | psig | bar | ||
| 5/16-24 | 4568 | 315 | 4568 | 315 | 1 1/16-12 | 3626 | 250 | 2900 | 200 |
| 7/16-20 | 1 3/16-12 | 2900 | 200 | 2320 | 160 | ||||
| 1/2-20 | 1 5/16-12 | ||||||||
| 9/16-18 | 3626 | 250 | 1 5/8-12 | 2320 | 160 | 1813 | 125 | ||
| 3/4-16 | 1 7/8-12 | ||||||||
| 7/8-14 | 3626 | 250 | 3626 | 200 | 2 1/2-12 | 1813 | 125 | 1450 | 100 |

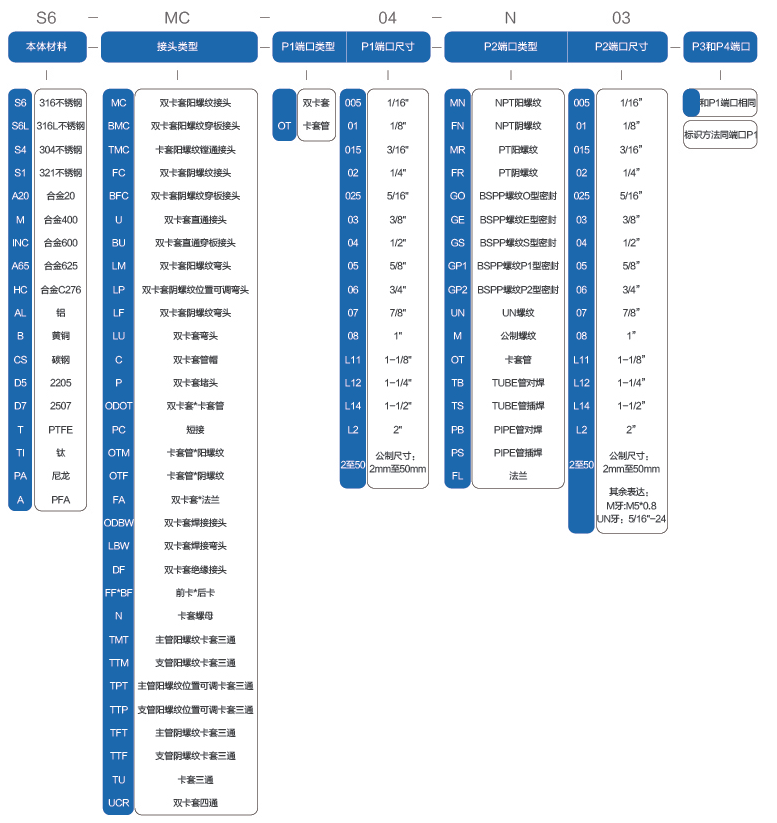

編碼規則
堵塞卡套接頭端口(公制)
| 訂購信息 | A 卡套管外徑 | W 六角對邊寬度 |
| 毫米 | 英寸 | |
| S6-P-2 | 2 | 14 |
| S6-P-3 | 3 | 12 |
| S6-P-4 | 4 | 12 |
| S6-P-6 | 6 | 14 |
| S6-P-8 | 8 | 16 |
| S6-P-10 | 10 | 19 |
| S6-P-12 | 12 | 22 |
| S6-P-14 | 14 | 25 |
| S6-P-15 | 15 | 25 |
| S6-P-16 | 16 | 25 |
| S6-P-18 | 18 | 30 |
| S6-P-20 | 20 | 32 |
| S6-P-22 | 22 | 32 |
| S6-P-25 | 25 | 38 |
| S6-P-38 | 38 | 60 |
| S6-P-50 | 50 | 3英寸 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通
堵塞卡套接頭端口(英制)
| 訂購信息 | A 卡套管外徑 | W 六角對邊寬度 | |
| 英寸 | 毫米 | 英寸 | |
| S6-P-005 | 1/16 | 1.58 | 5/16 |
| S6-P-01 | 1/8 | 3.17 | 7/16 |
| S6-P-015 | 3/16 | 4.76 | 1/2 |
| S6-P-02 | 1/4 | 6.35 | 9/16 |
| S6-P-025 | 5/16 | 7.93 | 5/8 |
| S6-P-03 | 3/8 | 9.52 | 11/16 |
| S6-P-04 | 1/2 | 12.7 | 7/8 |
| S6-P-05 | 5/8 | 15.87 | 1 |
| S6-P-06 | 3/4 | 19.05 | 1 1/8 |
| S6-P-07 | 7/8 | 22.22 | 1 1/4 |
| S6-P-08 | 1 | 25.4 | 1 1/2 |
| S6-P-L12 | 1 1/4 | 31.75 | 1 7/8 |
| S6-P-L14 | 1 1/2 | 38.1 | 2 1/4 |
| S6-P-L2 | 2 | 50.8 | 3 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
