雙卡套接頭
我的位置： 首頁 > 產品展示 > 接頭 > 雙卡套接頭

雙卡套-法蘭

  • 所屬分類：雙卡套接頭
  • 瀏覽次數：
  • 發布時間：2024-05-21 08:53:50
留言詢價
  • 產品描述

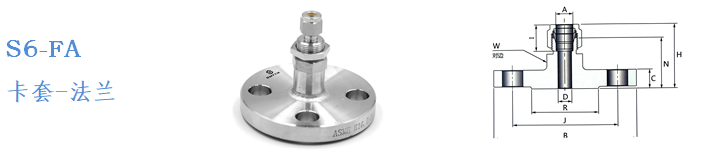

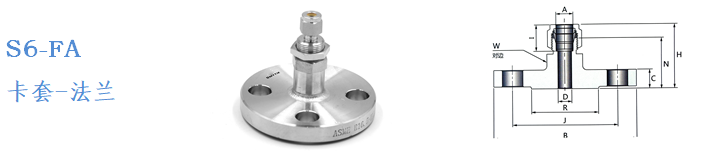

  • S6-FA卡套-法蘭
  • S6-FA卡套-法蘭
  • S6-FA卡套-法蘭
  • S6-FA卡套-法蘭

雙卡套接頭



雙卡套接頭提供全金屬密封，無彈性密封元件,密封更可靠

SMYTIK雙卡套接頭的強度高于適用的任何管子的強度

滿足行業標準，適用于各種標準的管子

不銹鋼管的硬度建議小于85HRB

尺寸從1/16至 2 in, 2 mm至50 mm

SMYTIK雙卡套接頭材質有不銹鋼、黃銅、碳鋼、鋁、鎳銅合金、哈氏合金、因科耐爾合金等

SMYTIK特殊處理的后卡套保證了密封的安全可靠

螺紋內部鍍銀處理防止咬合，多次拆裝

可靠的密封可應用于高壓、真空和振動場合


性能及測試


液壓密封測試（1.5倍工作壓力):無泄漏

重復安裝測試（10次)∶無泄漏

z大靜壓測試(4倍工作壓力):無泄漏

真空測試(1×10?? mbar 或更大):泄漏率小于1×10??mbarl/s

氣體靜壓測試(1.5倍工作壓力的氮氣）∶無氣泡

液壓振動和脈沖測試（脈沖頻率0.5Hz至1.7Hz,振動頻率23 Hz至47Hz)∶無泄漏

熱循環測試(-25℃至+80℃交變溫度):無泄漏

氣動壓力振動測試（頻率45Hz循環20×10?):不失效

耐火測試（依據BS ISO 19921)∶無泄漏

耐蝕測試（鹽霧試驗168 h):無銹斑

深水測試（等效于3048米深的海水）:無泄漏

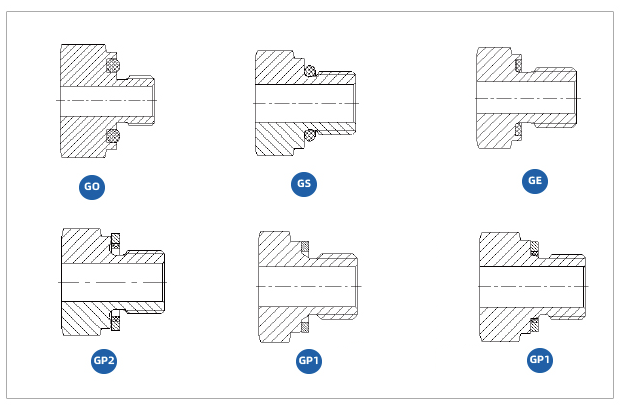

平行螺紋的密封形式


NPT螺紋壓力等級

NPT螺紋尺寸

316不銹鋼和碳鋼

黃銅

陽螺紋

陰螺紋

陽螺紋

陰螺紋

psig

bar

psig

bar

psig

bar

psig

bar

1/16

11000

760

6700

460

5500

380

3300

230

1/8

11000

690

6500

440

5000

340

3200

220

1/4

8000

550

6600

450

4000

270

3300

220

3/8

7800

540

5300

360

3900

270

2600

180

1/2

7700

530

4900

330

3800

260

2400

160

3/4

7300

500

4600

320

3600

250

2300

160

1

5300

370

4400

300

2600

180

2200

150

1 1/4

6000

410

5000

350

3000

200

2500

170

1 1/2

5000

340

4600

310

2500

170

2300

150

2

3900

270

3900

270

1900

130

1900

130

材料標準

材料 棒材 鍛件
316不銹鋼

ASTM B276

ASME SA479,EN1,4401

ASTM B276

ASME SA479,EN1,4401

合金20ASTM B473ASTM B462
合金400/R-405ASTM B164,ASME SB164ASTM B564,ASME SB564
合金600ASTM B166,ASME SB166ASTM B564,ASME SB564
合金625ASTM B446ASTM B564,ASME SB564
合金825ASTM B425ASTM B564,ASME S8564
合金C-276ASTM B574ASTM B564
鋁ASTM B211ASTM B247
黃銅ASTM B16,ASTM B453ASTM B283
碳鋼ASTM A108-
雙相鋼2507ASTM A479ASTM A182
鈦(grade4)ASTM B348ASTM B381
PFA-ASTM d3307 Type l
PTFEASTM D1710ASTM D3294

SAE/MS螺紋壓力等級

SAE/MS螺紋尺寸316不銹鋼和碳鋼SAE/MS 螺紋尺寸
非定位可定位
非定位可定位
psigbarpsigbarpsigbarpsigbar
5/16-244568315
4568315
1 1/16-1236262502900200
7/16-201 3/16-1229002002320160
1/2-201 5/16-12
9/16-183626250
1 5/8-1223201601813125
3/4-161 7/8-12
7/8-14362625036262002 1/2-1218131251450100

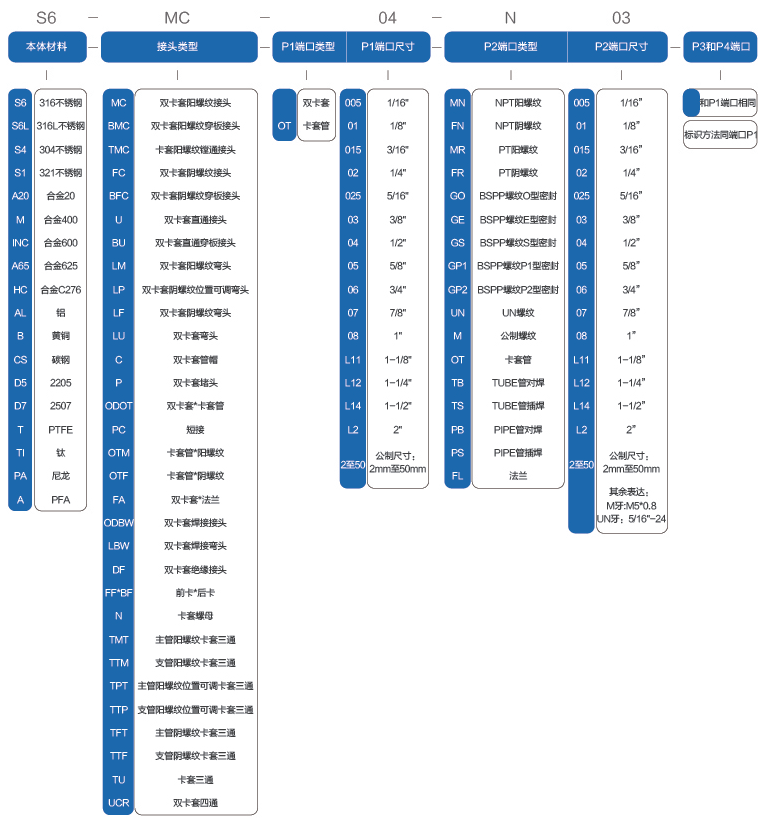

編碼規則




DIN法蘭，壓力等級PN40


訂購信息		ADINBNHCRWDJI螺栓螺栓孔
導管外徑法蘭尺寸

DN毫米毫米毫米毫米毫米毫米毫米毫米毫米數量
S6-FA-6-FL256毫米2511540.147.51868204.88515.4414
S6-FA-12-FL1512毫米159538.448.51645209.56522.8414
S6-FA-12-FL2512毫米2511540.450.51868209.58522.8414
S6-FA-12-FL5012毫米5016545.255.320102209.512522.8418
S6-FA-18-FL1518毫米159541.751.816453215.16524.4414
S6-FA-18-FL2518毫米2511543.753.818683215.18524.4414
S6-FA-25-FL2525毫米2511551.864.118683521.88531.3414
S6-FA-38-FL5038毫米5016562.790.3201025533.712549.3418
S6-FA-50-FL5050毫米5016566.3103.4201027045.212565418



EN法蘭，壓力等級PN40

訂購信息A
導管外徑		EN
法蘭尺寸
DN		BNHCRWDJI螺栓
數量		螺栓孔
毫米毫米毫米毫米毫米毫米毫米毫米毫米
S6-FA-6-FL256毫米2511540.147.51868204.88515.4414
S6-FA-12-FL1512毫米159538.448.51645209.565.022.8414
S6-FA-12-FL2512毫米2511540.450.51868209.58522.8414
S6-FA-12-FL5012毫米5016545.255.320102209.512522.8418
S6-FA-18-FL1518毫米159541.751.816453215.165024.4414
S6-FA-18-FL2518毫米2511543.753.818683215.18524.4414
S6-FA-25-FL2525亳米2511551.864.118683521.88531.3414
S6-FA-38-FL5038毫米5016562.790.3201025533.712549.3418
S6-FA-50-FL5050毫米5016566.3103.4201027045.212565418



JIS法蘭，壓力等級10K

訂購信息A
導管外徑		JIS
法蘭尺寸		BNHCRWDJI螺栓孔
英寸毫米DN毫米毫米毫米毫米毫米英寸毫米毫米毫米
S6-FA-02-FL151/4"6.35159534.842.2125113/164.87015.215
S6-FA-03-FL153/8"9.52159536.343.7125113/167.17026.815
S6-FA-04-FL151/2"12.7159536.346.5125113/1610.47022.915
S6-FA-06-FL153/4"19.05159538.448.512512001/1/415.87024.415
S6-FA-08-FL251"25.42512548.8611467L3/822.39031.219
S6-FA-016-FL502"50.85015564.5101.916962002/3/44612067.619



ANSI法蘭

訂購信息A
導管外徑		ANSI
法蘭尺寸
NPS		法蘭
等級		BNHCRWDJI螺栓孔
英寸毫米毫米毫米毫米毫米毫米英寸毫米毫米毫米毫米
S6-FA-02-FL041/4"6.351/2*15088.933.540.911.235.113/16”4.860.515.315.7
S6-FA-06-FL043/8"9.521/2"30095.238.145.514.235.113/16"7.166.616.915.7
S6-FA-04-FL041/2"12.71/2"15088.935.145.211235.113/16“10.460.522.915.7
S6-FA-04-FL081/2"12.71”15010838.148.314.250.813/16"10.479.222.915.7
S6-FA-04-FL0161/2"12.72"150152.448.95919.19213/16”10.4120.722.919.1
S6-FA-06-FL083/4"19.051”15010840.150.314.250.81-1/4"15.879.224.515.7
S6-FA-08-FL081"25.41”15010848.360.514.250.81-3/8"22.379.231.215.7
S6-FA-L14-FL0161-1/2"38.12"150152.459.286.419.1922-1/8"34120.750.119.1
S6-FA-016-FL0162"50.82"150152.472.411019.1922-3/4“46120.767.619.1
