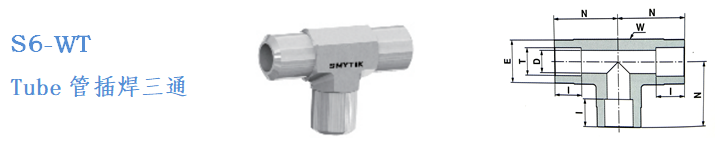

- S6-WT Tube 管插焊三通
焊接接頭-A
尺寸從1/8至2 in. ,6 mm至38 mm
SMYTIK焊接接頭標準材料為316不銹鋼，其他材料可按需提供
提供承插焊和對焊
工作溫度高達538℃ (1000 F)，適用苛刻和高溫工況
彎頭通道圓弧連接，確保流體平穩(wěn)流動。
SMYTIK焊接接頭的材料316/316L不銹鋼，棒材是ASTM A479/ASME SA479和ASTMA 276
SMYTIK焊接接頭的材料316/316L不銹鋼，鍛材是ASTM A182/ASME SA182和ASTM A314

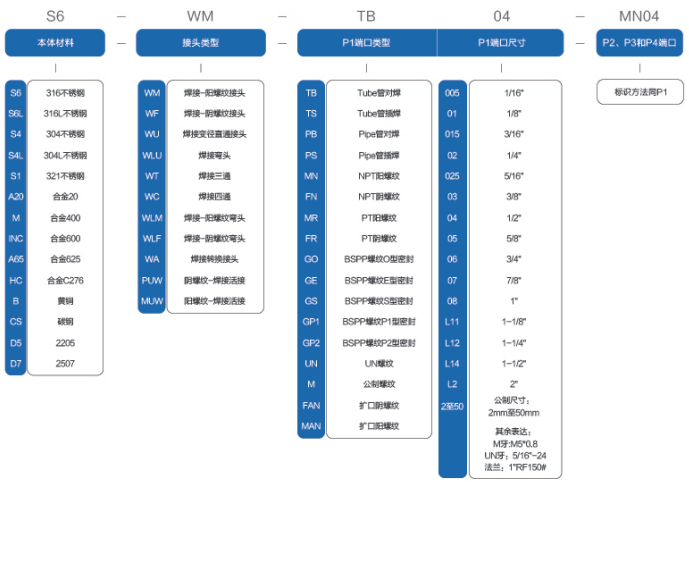

編碼規(guī)則
| 訂購信息 | 導管外徑 | N | I | D | E | W | 工作壓力 | |
| 最小開口 | 扳手平面 | |||||||
| 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | [Pis] | ||
| S6-WT-TS01 | 1/8 | 0.59 | 15 | 2.5 | 2.3 | 9 | 11.1 | 12600 |
| S6-WT-TS02 | 1/4 | 0.86 | 21.8 | 7.1 | 4.8 | 13.5 | 15.9 | 10300 |
| S6-WT-TS03 | 3/8 | 1.04 | 26.8 | 7.9 | 7.1 | 17.5 | 17.5 | 8100 |
| S6-WT-TS04 | 1/2 | 1.17 | 29.7 | 9.7 | 10.4 | 20.6 | 20.6 | 6600 |
| S6-WT-TS06 | 3/4 | 1.56 | 39.6 | 11.2 | 15.7 | 28.6 | 28.6 | 5900 |
| S6-WT-TS08 | 1 | 1.92 | 48.8 | 15.7 | 22.4 | 36.8 | 42.9 | 5600 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
