- 產品描述

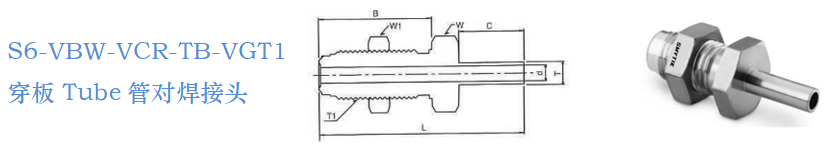

- S6-VBW-VCR-TB-VGT1穿板Tube管對焊接頭
- S6-SVBW-VCR-TB-VGT1短式穿板Tube管對焊接頭

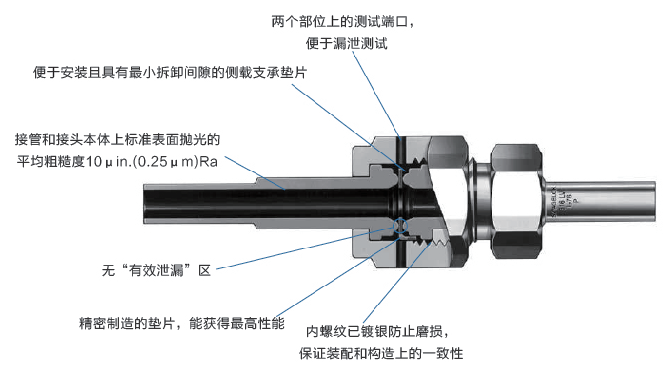

VCR接頭
尺寸范圍:1/16”至1"，6 mm至25 mm
316、316L和316L VAR不銹鋼材料可供選擇
金屬對金屬密封保證了從高真空到高壓的零泄漏
標準流道表面光潔度可達Ra 0.25μm (10μ in.)
螺母螺紋鍍銀，有效減少與本體螺紋的摩擦
材料標準
| 材料 | 棒材 | 鍛件 |
| 接頭材料 | ||
| 316不銹鋼 | ASTM A276,ASME SA479 | ASTMA182,ASME SA182 |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 墊片材料 | ||
| 316不銹鋼 | ASTM A240,A167 | |
| 銅 | ASTM B152 | |
| 鎳 | ASTM B162 | |
溫度范圍
| 產品 | 材料 | 工作溫度范圍 |
| 接頭 | 316不銹鋼 | -425°F至1000°F (-254℃至538℃) |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 316不銹鋼 | ||
| 墊片 | 銅 | -425°F至400°F (-269℃至204℃) |
| 鎳 | -325°F至600°F (-198℃至315℃) |

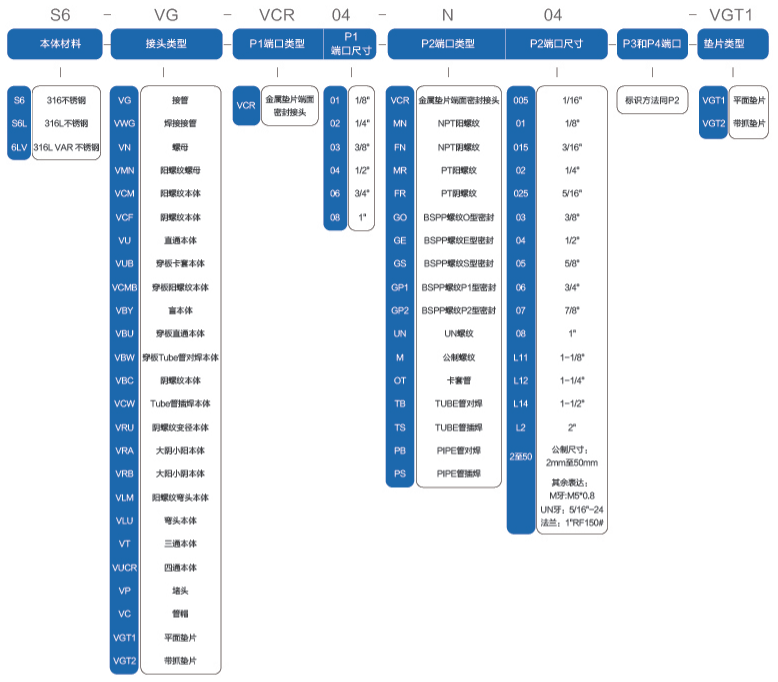

編碼規則
| 訂購信息 | 面密封尺寸 | L | B | C | d | W | W1 | T 導管外徑 | T1 螺紋尺寸 | 面板鉆孔 尺寸 | ||||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 英寸 | 英寸 | 英寸 | 英寸 | 英寸 | |
| S6-VBW-VCR02-TB02-VGT1 | 1/4 | 59.9 | 2.36 | 33 | 1.3 | 19.1 | 0.75 | 4.6 | 0.18 | 3/4 | 3/4 | 1/4 | 9/16-18 | 19/32 |
| S6-VBW-VCR04-TB04-VGT1 | 1/2 | 66.6 | 2.62 | 37.6 | 1.48 | 19.1 | 0.75 | 10.2 | 0.4 | 1 1/16 | 1 1/16 | 1/2 | 7/8-14 | 29/32 |
| 訂購信息 | 面密封尺寸 | L | B | C | d | W | W1 | T 導管外徑 | T1 螺紋尺寸 | 面板鉆孔 尺寸 | ||||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 英寸 | 英寸 | 英寸 | 英寸 | 英寸 | |
| S6-SVBW-VCR02-TB02-VGT1 | 1/4 | 49.5 | 1.95 | 25.1 | 0.99 | 19.1 | 0.75 | 4.6 | 0.18 | 3/4 | 3/4 | 1/4 | 9/16-18 | 19/32 |
| S6-SVBW-VCR04-TB04-VGT1 | 1/2 | 58.7 | 2.31 | 29.7 | 1.17 | 19.1 | 0.75 | 10.2 | 0.4 | 1 1/16 | 1 1/16 | 1/2 | 7/8-14 | 29/32 |
