雙卡套接頭
雙卡套接頭提供全金屬密封，無彈性密封元件,密封更可靠
SMYTIK雙卡套接頭的強度高于適用的任何管子的強度
滿足行業標準，適用于各種標準的管子
不銹鋼管的硬度建議小于85HRB
尺寸從1/16至 2 in, 2 mm至50 mm
SMYTIK雙卡套接頭材質有不銹鋼、黃銅、碳鋼、鋁、鎳銅合金、哈氏合金、因科耐爾合金等
SMYTIK特殊處理的后卡套保證了密封的安全可靠
螺紋內部鍍銀處理防止咬合，多次拆裝
可靠的密封可應用于高壓、真空和振動場合
性能及測試
液壓密封測試（1.5倍工作壓力):無泄漏
重復安裝測試（10次)∶無泄漏
z大靜壓測試(4倍工作壓力):無泄漏
真空測試(1×10?? mbar 或更大):泄漏率小于1×10??mbarl/s
氣體靜壓測試(1.5倍工作壓力的氮?dú)猓脽o氣泡
液壓振動和脈沖測試（脈沖頻率0.5Hz至1.7Hz,振動頻率23 Hz至47Hz)∶無泄漏
熱循環測試(-25℃至+80℃交變溫度):無泄漏
氣動壓力振動測試（頻率45Hz循環20×10?):不失效
耐火測試（依據BS ISO 19921)∶無泄漏
耐蝕測試（鹽霧試驗168 h):無銹斑
深水測試（等效于3048米深的海水）:無泄漏

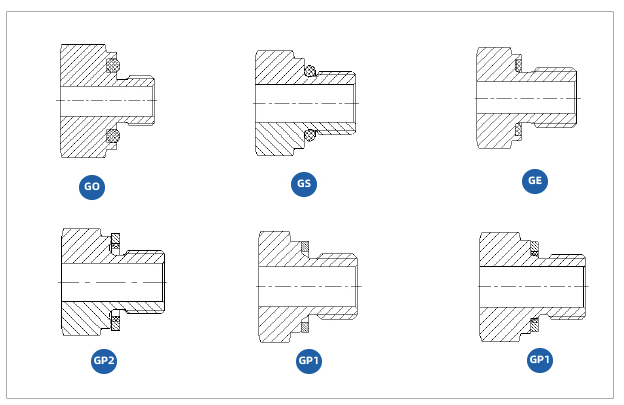

平行螺紋的密封形式
NPT螺紋壓力等級
NPT螺紋尺寸 | 316不銹鋼和碳鋼 | 黃銅 | ||||||
陽螺紋 | 陰螺紋 | 陽螺紋 | 陰螺紋 | |||||
psig | bar | psig | bar | psig | bar | psig | bar | |
1/16 | 11000 | 760 | 6700 | 460 | 5500 | 380 | 3300 | 230 |
1/8 | 11000 | 690 | 6500 | 440 | 5000 | 340 | 3200 | 220 |
1/4 | 8000 | 550 | 6600 | 450 | 4000 | 270 | 3300 | 220 |
3/8 | 7800 | 540 | 5300 | 360 | 3900 | 270 | 2600 | 180 |
1/2 | 7700 | 530 | 4900 | 330 | 3800 | 260 | 2400 | 160 |
3/4 | 7300 | 500 | 4600 | 320 | 3600 | 250 | 2300 | 160 |
1 | 5300 | 370 | 4400 | 300 | 2600 | 180 | 2200 | 150 |
1 1/4 | 6000 | 410 | 5000 | 350 | 3000 | 200 | 2500 | 170 |
1 1/2 | 5000 | 340 | 4600 | 310 | 2500 | 170 | 2300 | 150 |
2 | 3900 | 270 | 3900 | 270 | 1900 | 130 | 1900 | 130 |
材料標準
| 材料 | 棒材 | 鍛件 |
| 316不銹鋼 | ASTM B276 ASME SA479,EN1,4401 | ASTM B276 ASME SA479,EN1,4401 |
| 合金20 | ASTM B473 | ASTM B462 |
| 合金400/R-405 | ASTM B164,ASME SB164 | ASTM B564,ASME SB564 |
| 合金600 | ASTM B166,ASME SB166 | ASTM B564,ASME SB564 |
| 合金625 | ASTM B446 | ASTM B564,ASME SB564 |
| 合金825 | ASTM B425 | ASTM B564,ASME S8564 |
| 合金C-276 | ASTM B574 | ASTM B564 |
| 鋁 | ASTM B211 | ASTM B247 |
| 黃銅 | ASTM B16,ASTM B453 | ASTM B283 |
| 碳鋼 | ASTM A108 | - |
| 雙相鋼2507 | ASTM A479 | ASTM A182 |
| 鈦(grade4) | ASTM B348 | ASTM B381 |
| PFA | - | ASTM d3307 Type l |
| PTFE | ASTM D1710 | ASTM D3294 |
SAE/MS螺紋壓力等級
| SAE/MS螺紋尺寸 | 316不銹鋼和碳鋼 | SAE/MS 螺紋尺寸 | |||||||
| 非定位 | 可定位 | 非定位 | 可定位 | ||||||
| psig | bar | psig | bar | psig | bar | psig | bar | ||
| 5/16-24 | 4568 | 315 | 4568 | 315 | 1 1/16-12 | 3626 | 250 | 2900 | 200 |
| 7/16-20 | 1 3/16-12 | 2900 | 200 | 2320 | 160 | ||||
| 1/2-20 | 1 5/16-12 | ||||||||
| 9/16-18 | 3626 | 250 | 1 5/8-12 | 2320 | 160 | 1813 | 125 | ||
| 3/4-16 | 1 7/8-12 | ||||||||
| 7/8-14 | 3626 | 250 | 3626 | 200 | 2 1/2-12 | 1813 | 125 | 1450 | 100 |

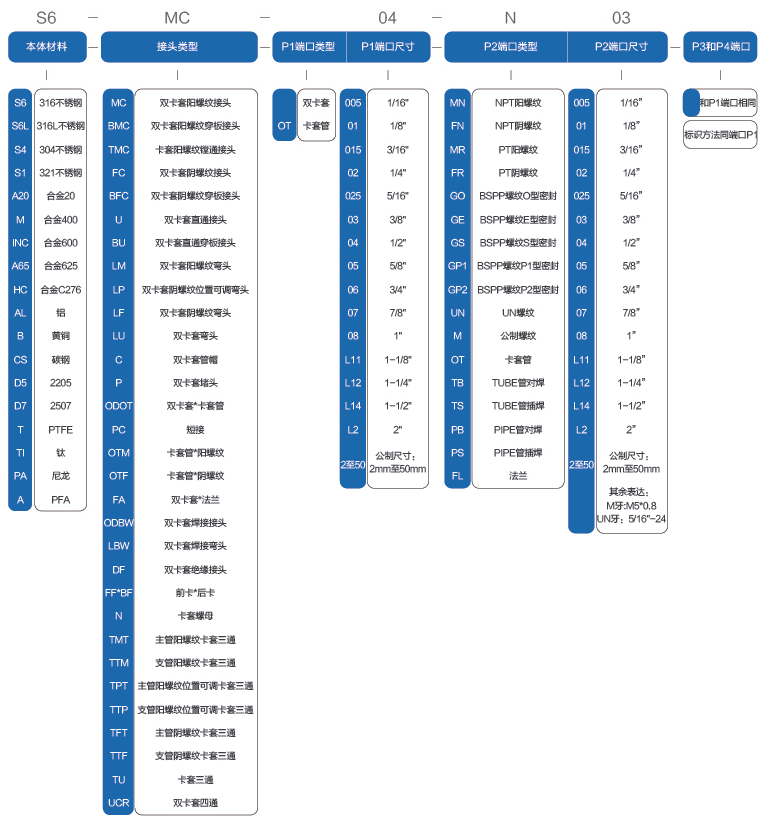

編碼規則

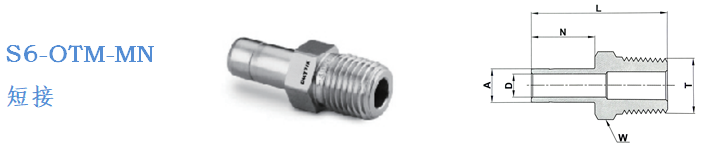

卡套管(公制)到外螺紋
| 訂購信息 | A | T | D | W | N | L |
| 卡套管外徑 | (NPT) | 六角對邊寬度 | ||||
| 毫米 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | |
| S6-OTM-OT3-MN01 | 3 | 1/8 | 2.1 | 12 | 13.5 | 30 |
| S6-OTM-OT3-MN02 | 3 | 1/4 | 2.1 | 14 | 13.5 | 35.3 |
| S6-OTM-OT6-MN01 | 6 | 1/8 | 4 | 12 | 15.7 | 32.8 |
| S6-OTM-OT6-MN02 | 6 | 1/4 | 4 | 14 | 15.7 | 38.1 |
| S6-OTM-OT6-MN03 | 6 | 3/8 | 4 | 18 | 15.7 | 37 |
| S6-OTM-OT6-MN04 | 6 | 1/2 | 4 | 22 | 15.7 | 43.4 |
| S6-OTM-OT8-MN01 | 8 | 1/8 | 4.8 | 12 | 16.8 | 33.5 |
| S6-OTM-OT8-MN02 | 8 | 1/4 | 5.6 | 14 | 16.8 | 39.1 |
| S6-OTM-OT8-MN03 | 8 | 3/8 | 5.6 | 11/16英寸 | 16.8 | 37.8 |
| S6-OTM-OT8-MN04 | 8 | 1/2 | 5.6 | 22 | 16.8 | 43 |
| S6-OTM-OT10-MN02 | 10 | 1/4 | 7.1 | 9/16英寸 | 17.5 | 39.9 |
| S6-OTM-OT10-MN03 | 10 | 3/8 | 7.1 | 18 | 17.5 | 40.6 |
| S6-OTM-OT10-MN04 | 10 | 1/2 | 7.1 | 22 | 17.5 | 46.2 |
| S6-OTM-OT12-MN02 | 12 | 1/4 | 7.1 | 16 | 23.1 | 46.5 |
| S6-OTM-OT12-MN03 | 12 | 3/8 | 8.8 | 18 | 23.1 | 46.5 |
| S6-OTM-OT12-MN04 | 12 | 1/2 | 8.8 | 22 | 23.1 | 52 |
| S6-OTM-OT16-MN04 | 16 | 1/2 | 11.9 | 22 | 24.7 | 50.5 |
| S6-OTM-OT20-MN06 | 20 | 3/4 | 15.1 | 27 | 26.6 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
卡套管(英制)到外螺紋
| 訂購信息 | A | T | D | W | N | L | ||
| 卡套管外徑 | (NPT) | 扳手平面 | ||||||
| 英寸 | 毫米 | 英寸 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | |
| S6-OTM-OT01-MN01 | 1/8 | 3.17 | \ | 0.08 | 2 | 7/16 | 13.45 | 29.5 |
| S6-OTM-OT01-MN02 | 1/8 | 3.17 | 1/4 | 0.08 | 2 | 9/16 | 13.45 | 34.8 |
| S6-OTM-OT015-MN01 | 3/16 | 4.76 | 1/8 | 0.12 | 3 | 7/16 | 14.2 | 30.2 |
| S6-OTM-OT015-MN02 | 3/16 | 4.76 | 1/4 | 0.12 | 3 | 9/16 | 14.2 | 35.6 |
| S6-OTM-OT02-MN01 | 1/4 | 6.35 | 1/8 | 0.17 | 4.2 | 7/16 | 15.75 | 31.8 |
| S6-OTM-OT02-MN02 | 1/4 | 6.35 | 1/4 | 0.17 | 4.2 | 9/16 | 15.75 | 37.1 |
| S6-OTM-OT02-MN03 | 1/4 | 6.35 | 3/8 | 0.17 | 4.2 | 11/16 | 15.75 | 37.9 |
| S6-OTM-OT02-MN04 | 1/4 | 6.35 | 1/2 | 0.17 | 4.2 | 7/8 | 15.75 | 43.4 |
| S6-OTM-OT025-MN01 | 5/16 | 7.93 | 1/8 | 0.22 | 5.6 | 7/16 | 16.75 | 32.7 |
| S6-OTM-OT025-MN02 | 5/16 | 7.93 | 1/4 | 0.22 | 5.6 | 9/16 | 16.75 | 38.1 |
| S6-OTM-OT03-MN01 | 3/8 | 9.52 | 1/8 | 0.27 | 6.9 | 7/16 | 17.5 | 33.5 |
| S6-OTM-OT03-MN02 | 3/8 | 9.52 | 1/4 | 0.27 | 6.9 | 9/16 | 17.5 | 38.9 |
| S6-OTM-OT03-MN03 | 3/8 | 9.52 | 3/8 | 0.27 | 6.9 | 11/16 | 17.5 | 39.6 |
| S6-OTM-OT03-MN04 | 3/8 | 9.52 | 1/2 | 0.27 | 6.9 | 7/8 | 17.5 | 45.2 |
| S6-OTM-OT04-MN02 | 1/2 | 12.7 | 1/4 | 0.28 | 7.1 | 9/16 | 23.1 | 44.5 |
| S6-OTM-OT04-MN03 | 1/2 | 12.7 | 3/8 | 0.37 | 9.4 | 11/16 | 23.1 | 452 |
| S6-OTM-OT04-MN04 | 1/2 | 12.7 | 1/2 | 0.37 | 9.4 | 7/8 | 23.1 | 50.8 |
| S6-OTM-OT05-MN03 | 5/8 | 15.87 | 3/8 | 0.37 | 9.5 | 11/16 | 24.65 | 47.6 |
| S6-OTM-OT05-MN04 | 5/8 | 15.87 | 1/2 | 0.47 | 11.9 | 7/8 | 24.65 | 52.3 |
| S6-OTM-OT05-MN06 | 5/8 | 15.87 | 3/4 | 0.5 | 12.7 | 1/1 | 24.65 | 523 |
| S6-OTM-OT06-MN04 | 3/4 | 19.05 | 1/2 | 0.47 | 11.9 | 7/8 | 24.65 | 52.3 |
| S6-OTM-OT06-MN06 | 3/4 | 19.05 | 3/4 | 0.59 | 15 | 1 1/16 | 24.65 | 52.3 |
| S6-OTM-OT06-MN08 | 3/4 | 19.05 | 1 | 0.59 | 15 | 1.375 | 24.65 | 57.3 |
| S6-OTM-OT07-MN06 | 7/8 | 22.22 | 3/4 | 0.6 | 15.9 | 1 1/16 | 26.6 | 54.3 |
| S6-OTM-OT08-MN06 | 1 | 25.4 | 3/4 | 0.6 | 15.8 | 1 1/16 | 33 | 58.7 |
| S6-OTM-OT08-MN08 | 1 | 25.4 | 1 | 0.8 | 20.3 | 1.375 | 33 | 66 |
| S6-OTM-OTL12-MNL12 | 1.25 | 31.75 | 1.25 | 1.02 | 25.9 | 1.75 | 43.82 | 80.3 |
| S6-OTM-OTL14-MNL14 | 1.5 | 38.1 | 1.5 | 1.25 | 31.6 | 2.125 | 54.33 | 94.5 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
卡套管(英制)到外螺紋
| 訂購信息 | A | T | D | W | N | L | ||
| 卡套管外徑 | (NPT) | 扳手平面 | ||||||
| 英寸 | 毫米 | 英寸 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | |
| S6-OTM-OT01-MN01 | 1/8 | 3.17 | \ | 0.08 | 2 | 7/16 | 13.45 | 29.5 |
| S6-OTM-OT01-MN02 | 1/8 | 3.17 | 1/4 | 0.08 | 2 | 9/16 | 13.45 | 34.8 |
| S6-OTM-OT015-MN01 | 3/16 | 4.76 | 1/8 | 0.12 | 3 | 7/16 | 14.2 | 30.2 |
| S6-OTM-OT015-MN02 | 3/16 | 4.76 | 1/4 | 0.12 | 3 | 9/16 | 14.2 | 35.6 |
| S6-OTM-OT02-MN01 | 1/4 | 6.35 | 1/8 | 0.17 | 4.2 | 7/16 | 15.75 | 31.8 |
| S6-OTM-OT02-MN02 | 1/4 | 6.35 | 1/4 | 0.17 | 4.2 | 9/16 | 15.75 | 37.1 |
| S6-OTM-OT02-MN03 | 1/4 | 6.35 | 3/8 | 0.17 | 4.2 | 11/16 | 15.75 | 37.9 |
| S6-OTM-OT02-MN04 | 1/4 | 6.35 | 1/2 | 0.17 | 4.2 | 7/8 | 15.75 | 43.4 |
| S6-OTM-OT025-MN01 | 5/16 | 7.93 | 1/8 | 0.22 | 5.6 | 7/16 | 16.75 | 32.7 |
| S6-OTM-OT025-MN02 | 5/16 | 7.93 | 1/4 | 0.22 | 5.6 | 9/16 | 16.75 | 38.1 |
| S6-OTM-OT03-MN01 | 3/8 | 9.52 | 1/8 | 0.27 | 6.9 | 7/16 | 17.5 | 33.5 |
| S6-OTM-OT03-MN02 | 3/8 | 9.52 | 1/4 | 0.27 | 6.9 | 9/16 | 17.5 | 38.9 |
| S6-OTM-OT03-MN03 | 3/8 | 9.52 | 3/8 | 0.27 | 6.9 | 11/16 | 17.5 | 39.6 |
| S6-OTM-OT03-MN04 | 3/8 | 9.52 | 1/2 | 0.27 | 6.9 | 7/8 | 17.5 | 45.2 |
| S6-OTM-OT04-MN02 | 1/2 | 12.7 | 1/4 | 0.28 | 7.1 | 9/16 | 23.1 | 44.5 |
| S6-OTM-OT04-MN03 | 1/2 | 12.7 | 3/8 | 0.37 | 9.4 | 11/16 | 23.1 | 452 |
| S6-OTM-OT04-MN04 | 1/2 | 12.7 | 1/2 | 0.37 | 9.4 | 7/8 | 23.1 | 50.8 |
| S6-OTM-OT05-MN03 | 5/8 | 15.87 | 3/8 | 0.37 | 9.5 | 11/16 | 24.65 | 47.6 |
| S6-OTM-OT05-MN04 | 5/8 | 15.87 | 1/2 | 0.47 | 11.9 | 7/8 | 24.65 | 52.3 |
| S6-OTM-OT05-MN06 | 5/8 | 15.87 | 3/4 | 0.5 | 12.7 | 1/1 | 24.65 | 523 |
| S6-OTM-OT06-MN04 | 3/4 | 19.05 | 1/2 | 0.47 | 11.9 | 7/8 | 24.65 | 52.3 |
| S6-OTM-OT06-MN06 | 3/4 | 19.05 | 3/4 | 0.59 | 15 | 1 1/16 | 24.65 | 52.3 |
| S6-OTM-OT06-MN08 | 3/4 | 19.05 | 1 | 0.59 | 15 | 1.375 | 24.65 | 57.3 |
| S6-OTM-OT07-MN06 | 7/8 | 22.22 | 3/4 | 0.6 | 15.9 | 1 1/16 | 26.6 | 54.3 |
| S6-OTM-OT08-MN06 | 1 | 25.4 | 3/4 | 0.6 | 15.8 | 1 1/16 | 33 | 58.7 |
| S6-OTM-OT08-MN08 | 1 | 25.4 | 1 | 0.8 | 20.3 | 1.375 | 33 | 66 |
| S6-OTM-OTL12-MNL12 | 1.25 | 31.75 | 1.25 | 1.02 | 25.9 | 1.75 | 43.82 | 80.3 |
| S6-OTM-OTL14-MNL14 | 1.5 | 38.1 | 1.5 | 1.25 | 31.6 | 2.125 | 54.33 | 94.5 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
卡套管(英制)到外螺紋
| 訂購信息 | A | T | D | W | N | L | ||
| 卡套管外徑 | (ISO) | 扳手平面 | ||||||
| 英寸 | 毫米 | 英寸 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | |
| S6-OTM-OT01-MR01 | 1/8 | 3.17 | R-l/8 | 0.08 | 2 | 7/16 | 13.45 | 29.5 |
| S6-OTM-OT01-MR02 | 1/8 | 3.17 | R-l/4 | 0.08 | 2 | 9/16 | 13.45 | 34.8 |
| S6-OTM-OT02-MR01 | 1/4 | 6.35 | R-l/8 | 0.17 | 4.2 | 7/16 | 15.75 | 31.8 |
| S6-OTM-OT02-MR02 | 1/4 | 6.35 | R-l/4 | 0.17 | 4.2 | 9/16 | 15.75 | 37.1 |
| S6-OTM-OT02-MR06 | 1/4 | 6.35 | R-3/8 | 0.17 | 4.2 | 11/16 | 15.75 | 37.9 |
| S6-OTM-OT02-MR04 | 1/4 | 6.35 | R-l/2 | 0.17 | 4.2 | 7/8 | 15.75 | 43.4 |
| S6-OTM-OT03-MR02 | 3/8 | 9.52 | R-l/4 | 0.27 | 6.9 | 9/16 | 17.5 | 38.9 |
| S6-OTM-OT03-MR03 | 3/8 | 9.52 | R-3/8 | 0.27 | 6.9 | 11/16 | 17.5 | 39.6 |
| S6-OTM-OT03-MR04 | 3/8 | 9.52 | R-l/2 | 0.27 | 6.9 | 7/8 | 17.5 | 45.2 |
| S6-OTM-OT04-MR02 | 1/2 | 12.7 | R-l/4 | 0.28 | 7.1 | 9/16 | 23.1 | 44.5 |
| S6-OTM-OT04-MR03 | 1/2 | 12.7 | R-3/8 | 0.37 | 9.4 | 11/16 | 23.1 | 45.2 |
| S6-OTM-OT04-MR04 | 1/2 | 12.7 | R-l/2 | 0.37 | 9.4 | 7/8 | 23.1 | 50.8 |
| S6-OTM-OT05-MR04 | 5/8 | 15.87 | R-l/2 | 0.47 | 11.9 | 7/8 | 24.65 | 52.3 |
| S6-OTM-OT06-MR04 | 3/4 | 19.05 | R-l/2 | 0.47 | 11.9 | 7/8 | 24.65 | 52.3 |
| S6-OTM-OT06-MR06 | 3/4 | 19.05 | R-3/4 | 0.59 | 15 | 11/16 | 24.65 | 52.3 |
| S6-OTM-OT08-MR08 | 1 | 25.4 | R-l | 0.8 | 20.3 | 8/13 | 33 | 66 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
