雙卡套接頭
我的位置： 首頁 > 產品展示 > 接頭 > 雙卡套接頭

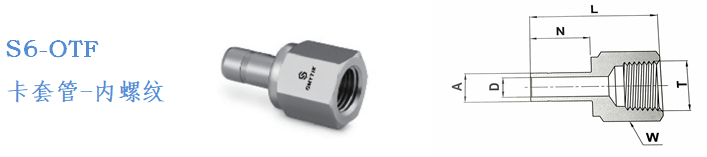

S6-OTF 卡套管-內螺紋

卡套管-陰螺紋

  • 所屬分類：雙卡套接頭
  • 瀏覽次數：
  • 發布時間：2023-08-16 08:12:03
留言詢價
  • 產品描述

雙卡套接頭



雙卡套接頭提供全金屬密封，無彈性密封元件,密封更可靠

SMYTIK雙卡套接頭的強度高于適用的任何管子的強度

滿足行業標準，適用于各種標準的管子

不銹鋼管的硬度建議小于85HRB

尺寸從1/16至 2 in, 2 mm至50 mm

SMYTIK雙卡套接頭材質有不銹鋼、黃銅、碳鋼、鋁、鎳銅合金、哈氏合金、因科耐爾合金等

SMYTIK特殊處理的后卡套保證了密封的安全可靠

螺紋內部鍍銀處理防止咬合，多次拆裝

可靠的密封可應用于高壓、真空和振動場合


性能及測試


液壓密封測試（1.5倍工作壓力):無泄漏

重復安裝測試（10次)∶無泄漏

z大靜壓測試(4倍工作壓力):無泄漏

真空測試(1×10?? mbar 或更大):泄漏率小于1×10??mbarl/s

氣體靜壓測試(1.5倍工作壓力的氮?dú)猓脽o(wú)氣泡

液壓振動和脈沖測試（脈沖頻率0.5Hz至1.7Hz,振動頻率23 Hz至47Hz)∶無泄漏

熱循環測試(-25℃至+80℃交變溫度):無泄漏

氣動壓力振動測試（頻率45Hz循環20×10?):不失效

耐火測試（依據BS ISO 19921)∶無泄漏

耐蝕測試（鹽霧試驗168 h):無銹斑

深水測試（等效于3048米深的海水）:無泄漏

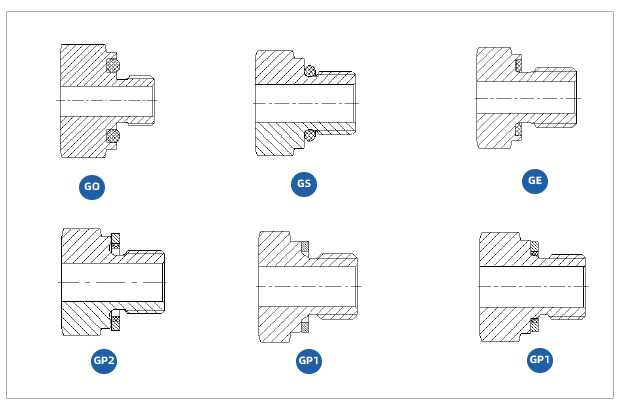

平行螺紋的密封形式

雙卡套接頭



雙卡套接頭提供全金屬密封，無彈性密封元件,密封更可靠

SMYTIK雙卡套接頭的強度高于適用的任何管子的強度

滿足行業標準，適用于各種標準的管子

不銹鋼管的硬度建議小于85HRB

尺寸從1/16至 2 in, 2 mm至50 mm

SMYTIK雙卡套接頭材質有不銹鋼、黃銅、碳鋼、鋁、鎳銅合金、哈氏合金、因科耐爾合金等

SMYTIK特殊處理的后卡套保證了密封的安全可靠

螺紋內部鍍銀處理防止咬合，多次拆裝

可靠的密封可應用于高壓、真空和振動場合


性能及測試


液壓密封測試（1.5倍工作壓力):無泄漏

重復安裝測試（10次)∶無泄漏

z大靜壓測試(4倍工作壓力):無泄漏

真空測試(1×10?? mbar 或更大):泄漏率小于1×10??mbarl/s

氣體靜壓測試(1.5倍工作壓力的氮?dú)猓脽o(wú)氣泡

液壓振動和脈沖測試（脈沖頻率0.5Hz至1.7Hz,振動頻率23 Hz至47Hz)∶無泄漏

熱循環測試(-25℃至+80℃交變溫度):無泄漏

氣動壓力振動測試（頻率45Hz循環20×10?):不失效

耐火測試（依據BS ISO 19921)∶無泄漏

耐蝕測試（鹽霧試驗168 h):無銹斑

深水測試（等效于3048米深的海水）:無泄漏


平行螺紋的密封形式


NPT螺紋壓力等級

NPT螺紋尺寸

316不銹鋼和碳鋼

黃銅

陽螺紋

陰螺紋

陽螺紋

陰螺紋

psig

bar

psig

bar

psig

bar

psig

bar

1/16

11000

760

6700

460

5500

380

3300

230

1/8

11000

690

6500

440

5000

340

3200

220

1/4

8000

550

6600

450

4000

270

3300

220

3/8

7800

540

5300

360

3900

270

2600

180

1/2

7700

530

4900

330

3800

260

2400

160

3/4

7300

500

4600

320

3600

250

2300

160

1

5300

370

4400

300

2600

180

2200

150

1 1/4

6000

410

5000

350

3000

200

2500

170

1 1/2

5000

340

4600

310

2500

170

2300

150

2

3900

270

3900

270

1900

130

1900

130

材料標準

材料 棒材 鍛件
316不銹鋼

ASTM B276

ASME SA479,EN1,4401

ASTM B276

ASME SA479,EN1,4401

合金20ASTM B473ASTM B462
合金400/R-405ASTM B164,ASME SB164ASTM B564,ASME SB564
合金600ASTM B166,ASME SB166ASTM B564,ASME SB564
合金625ASTM B446ASTM B564,ASME SB564
合金825ASTM B425ASTM B564,ASME S8564
合金C-276ASTM B574ASTM B564
鋁ASTM B211ASTM B247
黃銅ASTM B16,ASTM B453ASTM B283
碳鋼ASTM A108-
雙相鋼2507ASTM A479ASTM A182
鈦(grade4)ASTM B348ASTM B381
PFA-ASTM d3307 Type l
PTFEASTM D1710ASTM D3294

SAE/MS螺紋壓力等級

SAE/MS螺紋尺寸316不銹鋼和碳鋼SAE/MS 螺紋尺寸
非定位可定位
非定位可定位
psigbarpsigbarpsigbarpsigbar
5/16-244568315
4568315
1 1/16-1236262502900200
7/16-201 3/16-1229002002320160
1/2-201 5/16-12
9/16-183626250
1 5/8-1223201601813125
3/4-161 7/8-12
7/8-14362625036262002 1/2-1218131251450100

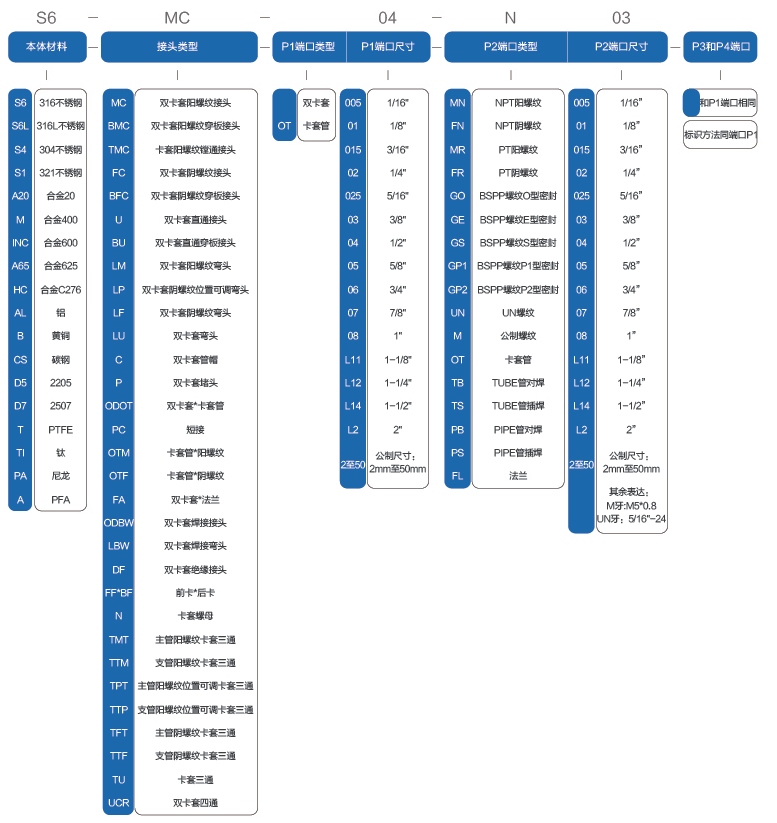

編碼規則




卡套管(公制)到內螺紋

訂購信息ATDWNL
卡套管外徑(NPT)六角對邊寬度
毫米英寸毫米毫米毫米毫米
S6-OTF-OT3-FN0131/82.11413.531.5
S6-OTF-OT3-FN0231/42.11913.535.3
S6-OTF-OT4-FN0241/42.21914.235
S6-OTF-OT6-FN0161/841415.732.5
S6-OTF-OT6-FN0261/441915.737.1
S6-OTF-OT6-FN0363/842215.739.6
S6-OTF-OT6-FN0461/242715.745.5
S6-OTF-OT8-FN0181/85.61416.834.3
S6-OTF-OT8-FN0281/45.61916.837.6
S6-OTF-OT8-FN0481/25.62716.846
S6-OTF-OT10-FN02101/47.11917.538.1
S6-OTF-OT10-FN06103/87.12217.540.1
S6-OTF-OT10-FN04101/27.12717.546.5
S6-OTF-OT12-FN02121/48.81923.143.4
S6-OTF-OT12-FN03123/88.82223.145.5
S6-OTF-OT12-FN04121/28.82723.152.3
S6-OTF-OT16-FN03163/812.72424.748
S6-OTF-OT16-FN04161/212.72724.753.1
S6-OTF-OT02-FN04201/215.12726.656
S6-OTF-OT20-FN06203/415.13526.656

備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知


卡套管(公制)到內螺紋

訂購信息ATDWNL
卡套管外徑(NPT)
扳手平面
英寸毫米英寸英寸毫米英寸毫米毫米
S6-OTF-OT01-FN011/83.171/80.0829/1613.4531.5
S6-OTF-OT01-FN021/83.171/40.0823/413.4535.3
S6-OTF-OT015-FN023/164.761/40.1233/414.235.8
S6-OTF-OT02-FN011/46.351/80.174.29/1615.7533
S6-OTF-OT02-FN021/46.351/40.174.23/415.7537.1
S6-OTF-OT02-FN031/46.353/80.174.27/815.7539.4
S6-OTF-OT02-FN041/46.351/20.174.21/115.7545.5
S6-OTF-OT025-FN025/167.931/40.225.63/416.7537.6
S6-OTF-OT03-FN013/89.521/80.276.99/1617.534.3
S6-OTF-OT03-FN023/89.521/40.276.93/417.538.1
S6-OTF-OT03-FN033/89.523/80.276.97/817.540.4
S6-OTF-OT03-FN043/89.521/20.276.91/117.546.7
S6-OTF-OT04-FN021/212.71/40.379.43/423.143.4
S6-OTF-OT04-FN031/212.73/80.379.47/823.145.5
S6-OTF-OT04-FN041/212.71/20.379.41/123.152.1
S6-OTF-OT05-FN045/815.871/20.512.71/124.6553.1
S6-OTF-OT06-FN043/419.051/20.59151/124.6552.8
S6-OTF-OT06-FN063/419.053/40.59151/124.6554.9
S6-OTF-OT06-FN083/419.0510.59151/124.6558.4
S6-OTF-OT08-FN06125.43/40.820.31/1312060.7
S6-OTF-OT08-FN08125.410.820.31/131.264.3
S6-OTF-OTL12-FNL1211/431.7511/41.0225.91/243.8277.7
S6-OTF-OTL14-FNL1411/238.111/21.2531.81/254.3388.9

備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
