雙卡套接頭
我的位置： 首頁 > 產品展示 > 接頭 > 雙卡套接頭

主管陰螺紋卡套三通

  • 所屬分類：雙卡套接頭
  • 瀏覽次數：
  • 發布時間：2023-08-16 08:24:52
留言詢價
  • 產品描述

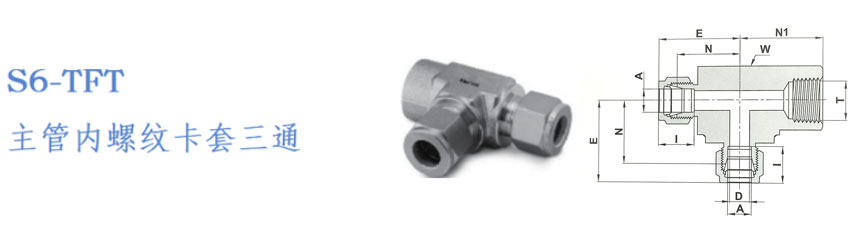

  • S6-TFT主管內螺紋卡套三通
  • S6-TFT主管內螺紋卡套三通

雙卡套接頭



雙卡套接頭提供全金屬密封，無彈性密封元件,密封更可靠

SMYTIK雙卡套接頭的強度高于適用的任何管子的強度

滿足行業標準，適用于各種標準的管子

不銹鋼管的硬度建議小于85HRB

尺寸從1/16至 2 in, 2 mm至50 mm

SMYTIK雙卡套接頭材質有不銹鋼、黃銅、碳鋼、鋁、鎳銅合金、哈氏合金、因科耐爾合金等

SMYTIK特殊處理的后卡套保證了密封的安全可靠

螺紋內部鍍銀處理防止咬合，多次拆裝

可靠的密封可應用于高壓、真空和振動場合


性能及測試


液壓密封測試（1.5倍工作壓力):無泄漏

重復安裝測試（10次)∶無泄漏

z大靜壓測試(4倍工作壓力):無泄漏

真空測試(1×10?? mbar 或更大):泄漏率小于1×10??mbarl/s

氣體靜壓測試(1.5倍工作壓力的氮?dú)猓脽o氣泡

液壓振動和脈沖測試（脈沖頻率0.5Hz至1.7Hz,振動頻率23 Hz至47Hz)∶無泄漏

熱循環測試(-25℃至+80℃交變溫度):無泄漏

氣動壓力振動測試（頻率45Hz循環20×10?):不失效

耐火測試（依據BS ISO 19921)∶無泄漏

耐蝕測試（鹽霧試驗168 h):無銹斑

深水測試（等效于3048米深的海水）:無泄漏

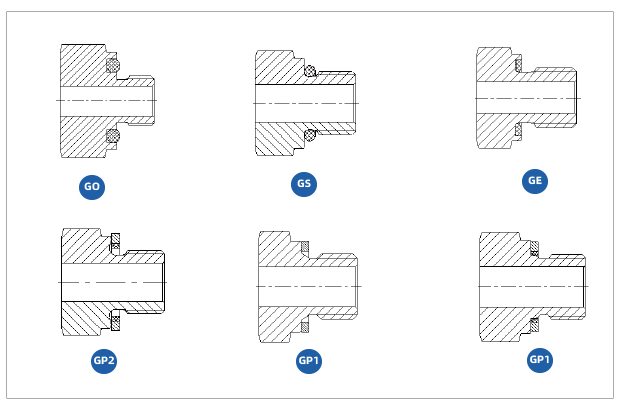

平行螺紋的密封形式


NPT螺紋壓力等級

PT螺紋尺寸

316不銹鋼和碳鋼

黃銅

陽螺紋

陰螺紋

陽螺紋

陰螺紋

psig

bar

psig

bar

psig

bar

psig

bar

1/16

11000

760

6700

460

5500

380

3300

230

1/8

11000

690

6500

440

5000

340

3200

220

1/4

8000

550

6600

450

4000

270

3300

220

3/8

7800

540

5300

360

3900

270

2600

180

1/2

7700

530

4900

330

3800

260

2400

160

3/4

7300

500

4600

320

3600

250

2300

160

1

5300

370

4400

300

2600

180

2200

150

1 1/4

6000

410

5000

350

3000

200

2500

170

1 1/2

5000

340

4600

310

2500

170

2300

150

2

3900

270

3900

270

1900

130

1900

130

材料標準

材料 棒材 鍛件
316不銹鋼

ASTM B276

ASME SA479,EN1,4401

ASTM B276

ASME SA479,EN1,4401

合金20ASTM B473ASTM B462
合金400/R-405ASTM B164,ASME SB164ASTM B564,ASME SB564
合金600ASTM B166,ASME SB166ASTM B564,ASME SB564
合金625ASTM B446ASTM B564,ASME SB564
合金825ASTM B425ASTM B564,ASME S8564
合金C-276ASTM B574ASTM B564
鋁ASTM B211ASTM B247
黃銅ASTM B16,ASTM B453ASTM B283
碳鋼ASTM A108-
雙相鋼2507ASTM A479ASTM A182
鈦(grade4)ASTM B348ASTM B381
PFA-ASTM d3307 Type l
PTFEASTM D1710ASTM D3294

SAE/MS螺紋壓力等級

AE/MS螺紋尺寸316不銹鋼和碳鋼SAE/MS 螺紋尺寸
非定位可定位
非定位可定位
psigbarpsigbarpsigbarpsigbar
5/16-244568315
4568315
1 1/16-1236262502900200
7/16-201 3/16-1229002002320160
1/2-201 5/16-12
9/16-183626250
1 5/8-1223201601813125
3/4-161 7/8-12
7/8-14362625036262002 1/2-1218131251450100

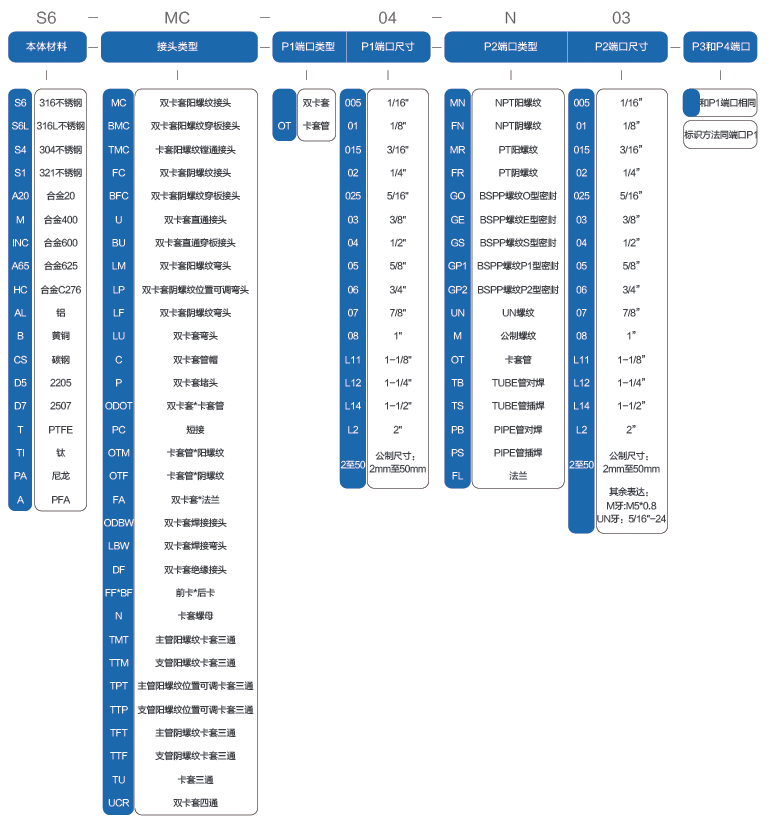

編碼規則




卡套管(公制）到NPT內螺紋


訂購信息A
卡套管外徑		T
(NPT)		DW
扳手平面		NEN1I
毫米英寸毫米英寸毫米毫米毫米毫米毫米
 S6-TFT-6-0161/84.85/815.919.6271915.3
S6-TFT-6-0261/44.813/1620.622.429.822.415.3
S6-TFT-8-0181/86.45/815.922.429.922.416.2
S6-TFT-8-0281/46.413/1620.623.130.622.416.2
S6-TFT-10-02101/47.913/1620.625.933.522.417.2
S6-TFT-12-02121/49.513/1620.625.93622.422.8
S6-TFT-12-03123/89.515/1623.825.93622.422.8
S6-TFT-12-04121/29.511/162729.739.828.422.8
S6-TFT-16-04161/212.711/162729.739.828.424.4

備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知


卡套管(英制）到NPT內螺紋

訂購信息ATDWNEN1L
卡套管外徑(NPT)扳手平面
英寸毫米英寸英寸毫米英寸毫米毫米毫米毫米毫米
 S6-TFT-01-011/83.171/80.092.285/815.91824.6319.0512.7
S6-TFT-02-011/46.351/80.194.825/815.919.5526.9219.0515.2
S6-TFT-02-021/46.351/40.194.8213/1620.622.3529.7122.3515.2
S6-TFT-03-023/89.521/40.287.1113/1620.623.8731.2422.3516.8
S6-TFT-04-031/212.73/80.4110.4115/1623.825.936.0722.3522.9
S6-TFT-04-041/212701/20.4110.4111/162729.7239.8828.4522.9
S6-TFT-06-063/419.053/40.6215.758/1334.934.5444.731.7524.4
S6-TFT-08-06125.43/40.8822.358/1334.936.8349.0231.7531.2
S6-TFT-08-08125.410.8822.351 11/1642.941.453.5938.131.2

備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
