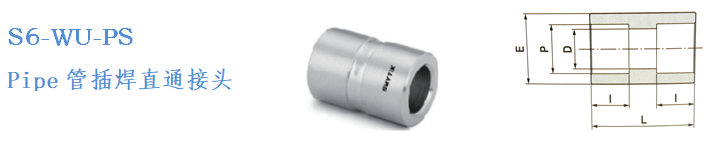

- S6-WU-PS Pipe 管插焊直通接頭
焊接接頭-A
尺寸從1/8至2 in. ,6 mm至38 mm
SMYTIK焊接接頭標準材料為316不銹鋼，其他材料可按需提供
提供承插焊和對焊
工作溫度高達538℃ (1000 F)，適用苛刻和高溫工況
彎頭通道圓弧連接，確保流體平穩流動。
SMYTIK焊接接頭的材料316/316L不銹鋼，棒材是ASTM A479/ASME SA479和ASTMA 276
SMYTIK焊接接頭的材料316/316L不銹鋼，鍛材是ASTM A182/ASME SA182和ASTM A314

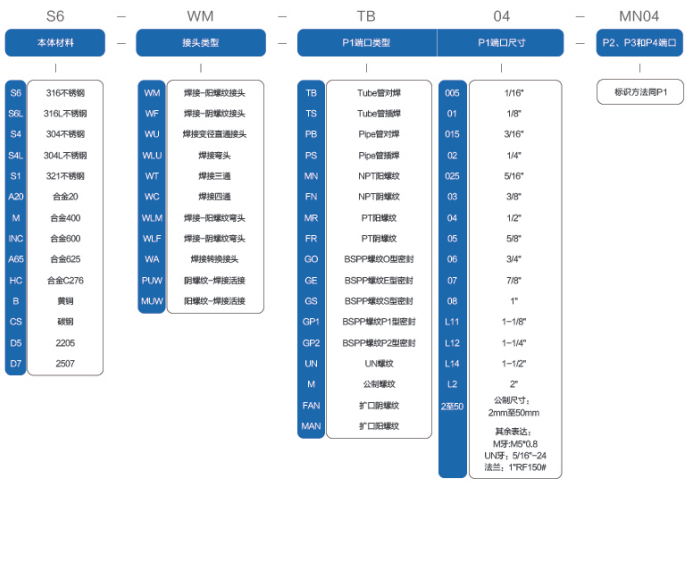

編碼規則
| 訂購信息 | P | L | I | D | E | 工作壓力 | |
| 最小開口 | |||||||
| 導管外徑 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | [Pis] | |
| S6-WU-PS02 | 1/4 | 1.06 | 26.9 | 9.9 | 9.1 | 22.4 | 8100 |
| S6-WU-PS03 | 3/8 | 1.12 | 28.4 | 9.9 | 12.4 | 26.2 | 7100 |
| S6-WU-PS04 | 1/2 | 1.12 | 28.4 | 9.9 | 15.7 | 31.8 | 6800 |
| S6-WU-PS06 | 3/4 | 1.75 | 44.5 | 13 | 20.8 | 37.3 | 5800 |
| S6-WU-PS08 | 1 | 1.75 | 44.5 | 13 | 26.7 | 47.2 | 6100 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
