- 產品描述

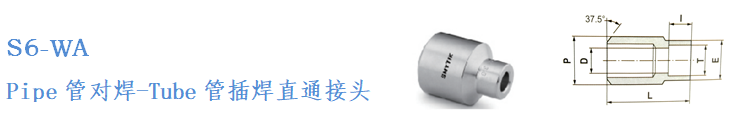

- S6-WA Tube管對焊-Tube管插焊直通接頭
焊接接頭-A
尺寸從1/8至2 in. ,6 mm至38 mm
SMYTIK焊接接頭標準材料為316不銹鋼，其他材料可按需提供
提供承插焊和對焊
工作溫度高達538℃ (1000 F)，適用苛刻和高溫工況
彎頭通道圓弧連接，確保流體平穩流動。
SMYTIK焊接接頭的材料316/316L不銹鋼，棒材是ASTM A479/ASME SA479和ASTMA 276
SMYTIK焊接接頭的材料316/316L不銹鋼，鍛材是ASTM A182/ASME SA182和ASTM A314

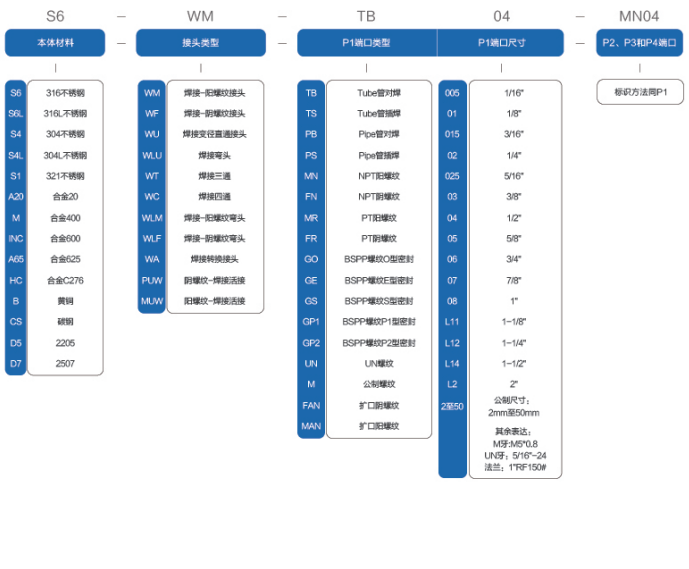

編碼規則
| 訂購信息 | 導管外徑 | T2 | L | I | D | E | 工作壓力 | |
| 最小開口 | ||||||||
| 導管外徑 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | [Pis] | ||
| S6-WA-TB02-TS01 | 1/4 | 1/8 | 0.56 | 14.9 | 2.5 | 2.3 | 7.4 | 12600 |
| S6-WA-TB03-TS02 | 3/8 | 1/4 | 0.86 | 19.1 | 7.1 | 4.8 | 12.2 | 8200 |
| S6-WA-TB04-TS02 | 1/2 | 1/4 | 0.88 | 22.4 | 7.1 | 4.8 | 12.7 | 7500 |
| S6-WA-TB04-TS03 | 1/2 | 3/8 | 0.88 | 22.4 | 7.9 | 8.4 | 15.2 | 7500 |
| S6-WA-TB06-TS04 | 3/4 | 1/2 | 1.12 | 28.4 | 9.7 | 10.4 | 19.1 | 6300 |
| S6-WA-TB08-TS04 | 1 | 1/2 | 1.38 | 35.1 | 9.7 | 10.4 | 18.5 | 5300 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
