- 產品描述
- S6-WA Pipe管對焊-Tube管插焊直通接頭
焊接接頭-A
尺寸從1/8至2 in. ,6 mm至38 mm
SMYTIK焊接接頭標準材料為316不銹鋼，其他材料可按需提供
提供承插焊和對焊
工作溫度高達538℃ (1000 F)，適用苛刻和高溫工況
彎頭通道圓弧連接，確保流體平穩流動。
SMYTIK焊接接頭的材料316/316L不銹鋼，棒材是ASTM A479/ASME SA479和ASTMA 276
SMYTIK焊接接頭的材料316/316L不銹鋼，鍛材是ASTM A182/ASME SA182和ASTM A314

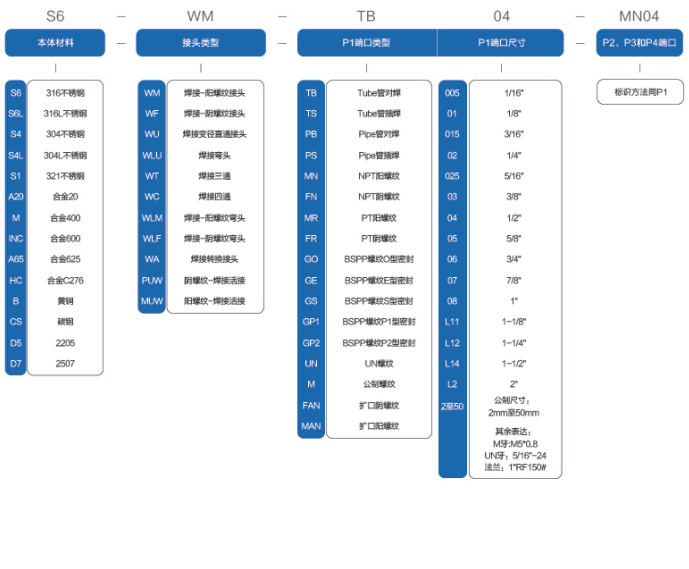

編碼規則
| 訂購信息 | P | T | L | I | D | E | 工作壓力 | |
| 最小開口 | ||||||||
| 導管外徑 | 導管外徑 | 英寸 | 毫米 | 毫米 | 毫米 | 毫米 | [Pis] | |
| S6-WA-PB02-TS02 | 1/4 | 1/4 | 0.88 | 22.4 | 7.1 | 4.8 | 12.2 | 10300 |
| S6-WA-PB03-TS03 | 3/8 | 3/8 | 1.03 | 26.2 | 7.9 | 7.1 | 15.2 | 8100 |
| S6-WA-PB03-TS04 | 3/8 | 1/2 | 1 | 25.4 | 7.9 | 10.4 | 18.5 | 6600 |
| S6-WA-PB04-TS02 | 1/2 | 1/4 | 1.12 | 28.4 | 7.1 | 4.8 | 12.2 | 7800 |
| S6-WA-PB04-TS03 | 1/2 | 3/8 | 1.12 | 28.4 | 7.9 | 7.1 | 15.2 | 7800 |
| S6-WA-PB04-TS04 | 1/2 | 1/2 | 1.19 | 30.2 | 9.7 | 10.4 | 18.5 | 6600 |
| S6-WA-PB06-TS03 | 3/4 | 3/8 | 1.5 | 38.1 | 7.9 | 7.1 | 15.2 | 6600 |
| S6-WA-PB06-TS04 | 3/4 | 1/2 | 1.5 | 38.1 | 9.7 | 10.4 | 18.5 | 6600 |
| S6-WA-PB06-TS06 | 3/4 | 3/4 | 1.5 | 38.1 | 11.2 | 15.7 | 26.7 | 5900 |
| S6-WA-PB08-TS06 | 1 | 3/8 | 1.38 | 35.1 | 7.9 | 7.1 | 15.2 | 6000 |
| S6-WA-PB08-TS04 | 1 | 1/2 | 1.56 | 39.6 | 9.7 | 10.4 | 18.5 | 6000 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
