- 產品描述
- S6-VG-VCR-TS-VGT1 Tube管插焊接管
VCR接頭
尺寸范圍:1/16”至1"，6 mm至25 mm
316、316L和316L VAR不銹鋼材料可供選擇

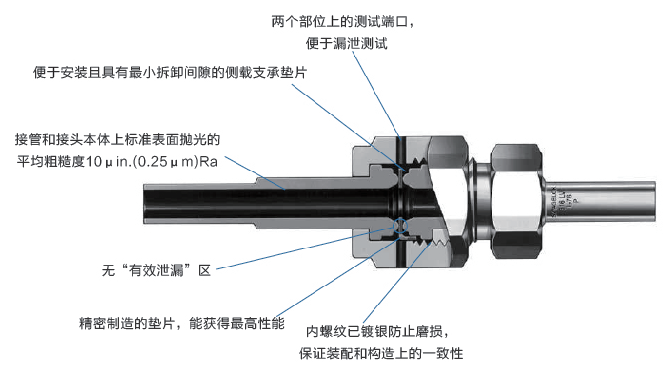

金屬對金屬密封保證了從高真空到高壓的零泄漏
標準流道表面光潔度可達Ra 0.25μm (10μ in.)
螺母螺紋鍍銀，有效減少與本體螺紋的摩擦
材料標準
| 材料 | 棒材 | 鍛件 |
| 接頭材料 | ||
| 316不銹鋼 | ASTM A276,ASME SA479 | ASTMA182,ASME SA182 |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 墊片材料 | ||
| 316不銹鋼 | ASTM A240,A167 | |
| 銅 | ASTM B152 | |
| 鎳 | ASTM B162 | |
溫度范圍
| 產品 | 材料 | 工作溫度范圍 |
| 接頭 | 316不銹鋼 | -425°F至1000°F (-254℃至538℃) |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 316不銹鋼 | ||
| 墊片 | 銅 | -425°F至400°F (-269℃至204℃) |
| 鎳 | -325°F至600°F (-198℃至315℃) |

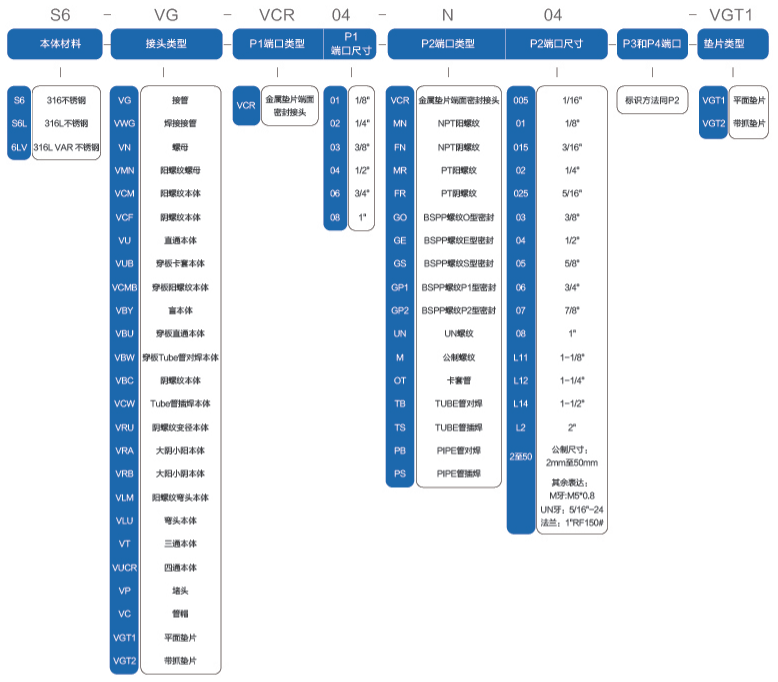

編碼規則

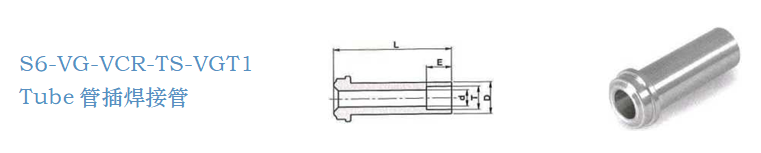

| 訂購信息 | 面密封尺寸 | L | d | E | D | T導管外徑 | ||||
| 英寸 | 亳米 | 英寸 | 亳米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 英寸 | |
| S6-VG-VCR01-TS01-VGT1 | 1/8 | 17.8 | 0.7 | 2.4 | 0.09 | 2.5 | 0.10 | 5.1 | 0.2 | 1/8 |
| S6-VG-VCR02-TS02-VGT1-A | 1/4 | 33.3 | 1.31 | 4.6 | 0.18 | 7.1 | 0.28 | 8.9 | 0.35 | 1/4 |
| S6-VG-VCR02-TS02-VGT1-B | 1/4 | 19.1 | 0.75 | 4.6 | 0.18 | 7.1 | 0.28 | 8.9 | 0.35 | 1/4 |
| S6-VG-VCR02-TS02-VGT1-C | 1/4 | 12.7 | 0.5 | 4.6 | 0.18 | 7.1 | 0.28 | 8.9 | 0.35 | 1/4 |
| S6-VG-VCR04-TS03-VGT1 | 1/2 | 38.1 | 1.5 | 7.1 | 0.28 | 7.9 | 0.31 | 15.2 | 0.6 | 3/8 |
| S6-VG-VCR04-TS04-VGT1 | 1/2 | 38.1 | 1.5 | 10.2 | 0.4 | 9.6 | 0.38 | 15.2 | 0.6 | 1/2 |
| S6-VG-VCR06-TS06-VGT1 | 3/4 | 50.8 | 2 | 15.7 | 0.62 | 11.2 | 0.44 | 22.4 | 0.88 | 3/4 |
| S6-VG-VCR08-TS08-VGT1 | 1 | 56.4 | 2.22 | 22.1 | 0.87 | 15.7 | 0.62 | 30.2 | 1.19 | 1 |
