- 產(chǎn)品描述

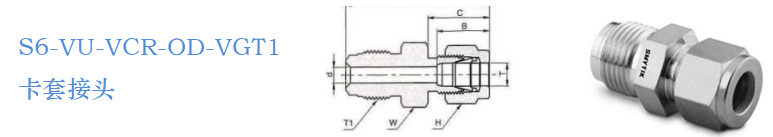

- S6-VU-VCR-OD-VGT1卡套接頭

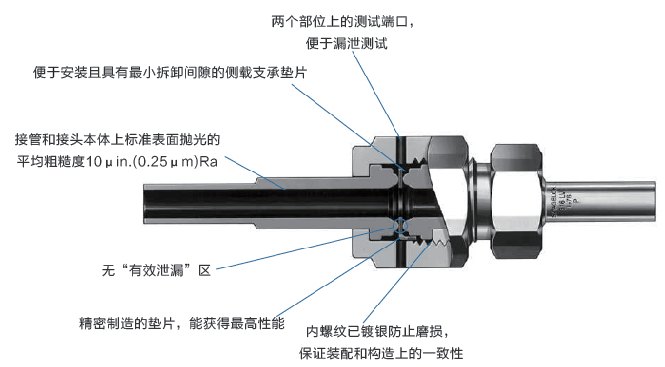

VCR接頭
尺寸范圍:1/16”至1"，6 mm至25 mm
316、316L和316L VAR不銹鋼材料可供選擇
金屬對金屬密封保證了從高真空到高壓的零泄漏
標準流道表面光潔度可達Ra 0.25μm (10μ in.)
螺母螺紋鍍銀，有效減少與本體螺紋的摩擦
材料標準
| 材料 | 棒材 | 鍛件 |
| 接頭材料 | ||
| 316不銹鋼 | ASTM A276,ASME SA479 | ASTMA182,ASME SA182 |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 墊片材料 | ||
| 316不銹鋼 | ASTM A240,A167 | |
| 銅 | ASTM B152 | |
| 鎳 | ASTM B162 | |
溫度范圍
| 產(chǎn)品 | 材料 | 工作溫度范圍 |
| 接頭 | 316不銹鋼 | -425°F至1000°F (-254℃至538℃) |
| 316L 不銹鋼 | ||
| 316L VAR 不繡鋼 | ||
| 316不銹鋼 | ||
| 墊片 | 銅 | -425°F至400°F (-269℃至204℃) |
| 鎳 | -325°F至600°F (-198℃至315℃) |

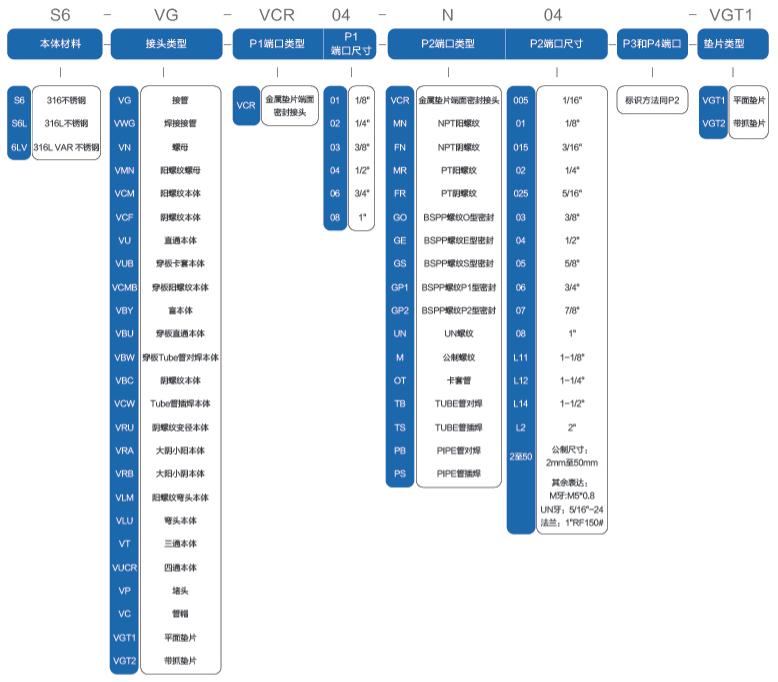

編碼規(guī)則
| 訂購信息 | 面密封尺寸 | L | C | B | d | W | H | T 導(dǎo)管外徑 | T1 螺紋尺寸 | ||||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 英寸 | 英寸 | 英寸 | 英寸 | |
| S6-VU-VCR02-OD01-VGT1 | 1/4 | 38.9 | 1.53 | 15.2 | 0.6 | 12.7 | 0.5 | 4.6 | 0.18 | 5/8 | 7/16 | 1/8 | 9/16-18 |
| S6-VU-VCR02-OD02-VGT1 | 1/4 | 41.1 | 1.62 | 17.8 | 0.7 | 15.2 | 0.6 | 4.6 | 0.18 | 5/8 | 9/16 | 1/4 | 9/16-18 |
| S6-VU-VCR02-OD03-VGT1 | 1/4 | 42.1 | 1.66 | 19.4 | 0.76 | 16.8 | 0.66 | 4.6 | 0.18 | 5/8 | 11/16 | 3/8 | 9/16-18 |
| S6-VU-VCR04-OD03-VGT1 | 1/2 | 46.7 | 1.84 | 19.4 | 0.76 | 16.8 | 0.66 | 7.1 | 0.28 | 15/16 | 11/16 | 3/8 | 7/8-14 |
| S6-VU-VCR04-OD04-VGT1 | 1/2 | 49.5 | 1.95 | 21.8 | 0.86 | 22.9 | 0.9 | 10.2 | 0.4 | 15/16 | 7/8 | 1/2 | 7/8-14 |
