- 產品描述

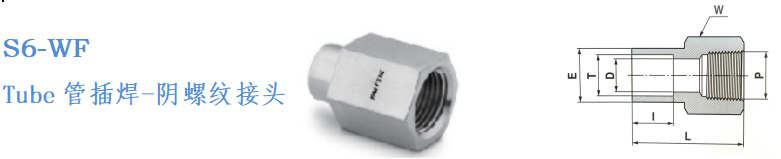

- S6+WF Tube管插焊-陰螺紋接頭
焊接接頭-A
尺寸從1/8至2 in. ,6 mm至38 mm
SMYTIK焊接接頭標準材料為316不銹鋼，其他材料可按需提供
提供承插焊和對焊
工作溫度高達538℃ (1000 F)，適用苛刻和高溫工況
彎頭通道圓弧連接，確保流體平穩流動。
SMYTIK焊接接頭的材料316/316L不銹鋼，棒材是ASTM A479/ASME SA479和ASTMA 276
SMYTIK焊接接頭的材料316/316L不銹鋼，鍛材是ASTM A182/ASME SA182和ASTM A314

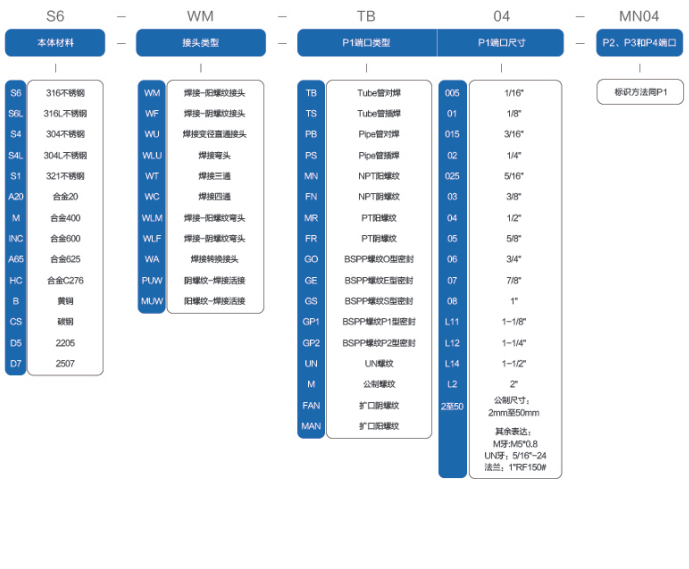

編碼規則
| 訂購信息 | T | P | L | I | D | E | W | 工作壓力 |
| 最小開口 | 六角對邊寬度 | |||||||
| NPT外螺紋尺寸 | NPT | 毫米 | 毫米 | 毫米 | 毫米 | 英寸 | [Pis] | |
| S6-WF-PS01-FN01 | 1/8 | 1/8 | 21.1 | 2.5 | 2.3 | 7.4 | 9/16 | 6500 |
| S6-WF-PS02-FN01 | 1/4 | 1/8 | 26.7 | 7.1 | 4.8 | 12.2 | 9/16 | 6500 |
| S6-WF-PS02-FN02 | 1/4 | 1/4 | 30 | 7.1 | 4.8 | 12.2 | 3/4 | 6600 |
| S6-WF-PS03-FN02 | 3/8 | 1/4 | 31.5 | 7.9 | 7.1 | 15.2 | 3/4 | 6600 |
| S6-WF-PS04-FN03 | 1/2 | 3/8 | 34.5 | 9.7 | 10.4 | 18.5 | 7/8 | 5300 |
| S6-WF-PS04-FN04 | 1/2 | 1/2 | 40.4 | 9.7 | 10.4 | 18.5 | 1/1 | 4900 |
| S6-WF-PS06-FN06 | 3/4 | 3/4 | 43.9 | 11.2 | 15.7 | 26.4 | 1/1 | 4600 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
