- 產品描述

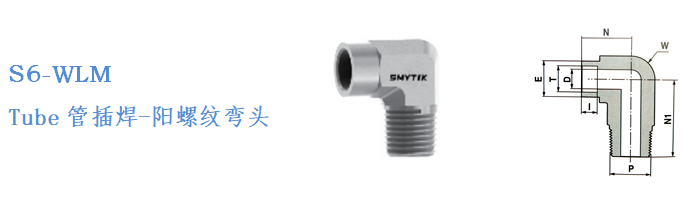

- S6-WLM Tube 管插焊-陽螺紋彎頭
焊接接頭-A
尺寸從1/8至2 in. ,6 mm至38 mm
SMYTIK焊接接頭標準材料為316不銹鋼，其他材料可按需提供
提供承插焊和對焊
工作溫度高達538℃ (1000 F)，適用苛刻和高溫工況
彎頭通道圓弧連接，確保流體平穩流動。
SMYTIK焊接接頭的材料316/316L不銹鋼，棒材是ASTM A479/ASME SA479和ASTMA 276
SMYTIK焊接接頭的材料316/316L不銹鋼，鍛材是ASTM A182/ASME SA182和ASTM A314

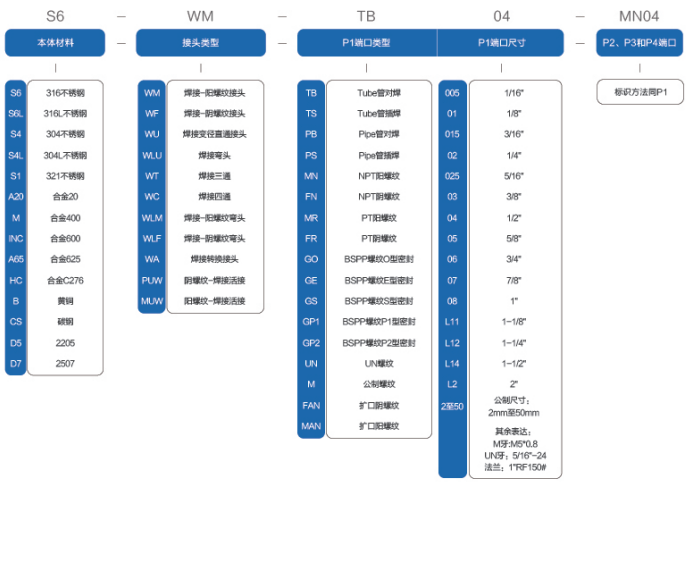

編碼規則
| 訂購信息 | 導管 外徑 | P | N | N1 | I | D | E | W | 工作壓力 |
| 最小開口 | 扳手平面 | ||||||||
| NPT | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 英寸 | [Pis] | ||
| S6-WLM-TS02-MR02 | 1/4 | 1/4 | 20.1 | 24 | 7.1 | 4.8 | 12.2 | 1/2 | 8000 |
| S6-WLM-TS03-MR02 | 3/8 | 1/4 | 26.4 | 26.7 | 7.9 | 7.1 | 16.3 | 11/16 | 8000 |
| S6-WLM-TS03-MR03 | 3/8 | 3/8 | 24.6 | 26.2 | 7.9 | 7.1 | 15.2 | 11/16 | 7800 |
| S6-WLM-TS02-MR04 | 3/8 | 1/2 | 25.9 | 36.9 | 7.9 | 7.1 | 15.2 | 13/16 | 7700 |
| S6-WLM-TS04-MR04 | 1/2 | 1/2 | 27.4 | 36.9 | 9.7 | 10.4 | 18.5 | 13/16 | 6600 |
備注： 尺寸D為最小公稱孔口。尺寸僅供參考，如有變更不會另行通知
