- 產品描述

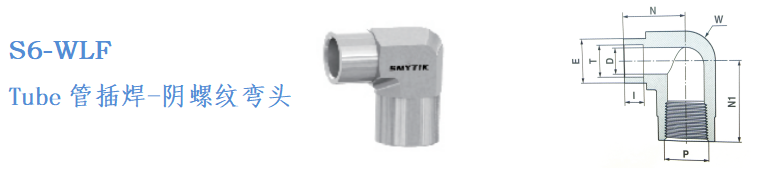

- Tube管插焊-陰螺紋彎頭
焊接接頭-A
尺寸從1/8至2 in. ,6 mm至38 mm
SMYTIK焊接接頭標準材料為316不銹鋼，其他材料可按需提供
提供承插焊和對焊
工作溫度高達538℃ (1000 F)，適用苛刻和高溫工況
彎頭通道圓弧連接，確保流體平穩流動。
SMYTIK焊接接頭的材料316/316L不銹鋼，棒材是ASTM A479/ASME SA479和ASTMA 276
SMYTIK焊接接頭的材料316/316L不銹鋼，鍛材是ASTM A182/ASME SA182和ASTM A314

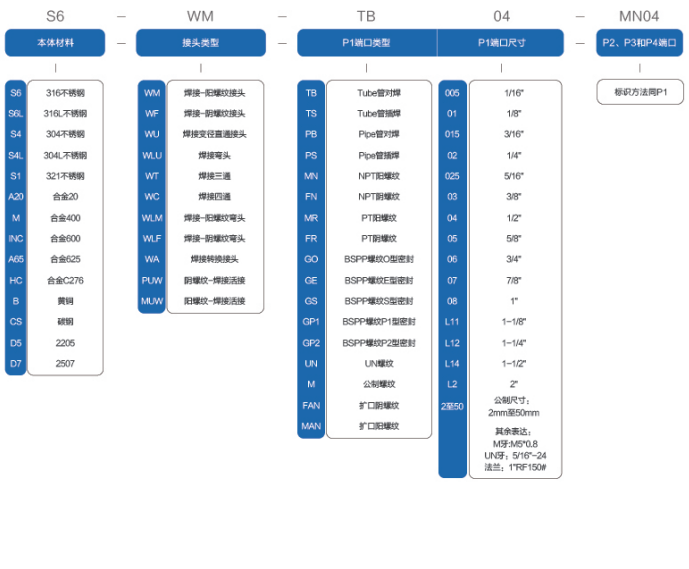

編碼規則
| 訂購信息 | 導管 | P | N | N1 | I | D | E | W | 工作壓力 |
| 外徑 | 最小開口 | 扳手平面 | |||||||
| NPT | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 英寸 | [Pis] | ||
| S6-WLF-TS02-FN02 | 1/4 | 1/4 | 22.9 | 29.7 | 7.1 | 4.8 | 12.2 | 13/16 | 6600 |
| S6-WLF-TS03-FN02 | 3/8 | 1/4 | 25.1 | 29.7 | 7.9 | 7.1 | 15.2 | 13/16 | 5300 |
| S6-WLF-TS03-FN04 | 3/8 | 1/2 | 28.7 | 39.6 | 7.9 | 7.1 | 15.2 | 11/8 | 4900 |
| S6-WLF-TS04-FN04 | 1/2 | 1/2 | 30.2 | 39.6 | 9.7 | 10.4 | 18.5 | 11/8 | 4900 |
